Роликовый подшипник 1097776M

Подшипник 1097776M — это отечественный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 1097776, размер 380*620*106 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 380 мм
Наружный диаметр: 620 мм
Ширина: 106 мм
Масса: 243.92 кг

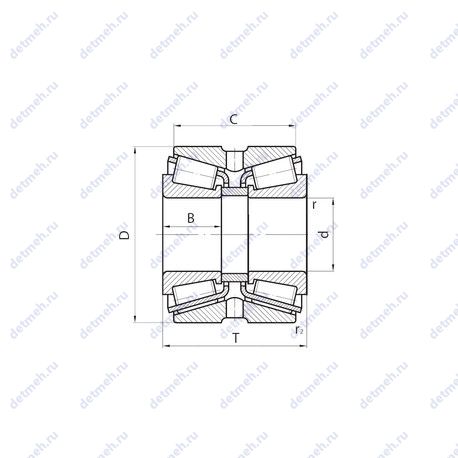

Подшипник 1097776M чертеж — Чертеж подшипника 1097776M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1097776M

Производитель ЕРК

Пропускная способность:

Частота вращения предельная при пластичной смазке - 320 об/мин;
Частота вращения предельная при жидкой смазке - 400 об/мин;
Грузоподъемность статическая - 6440 кн;
Грузоподъемность динамическая - 3278 кн;

Прочие характеристики:

Размер (r2 min.) - 2.0 мм.;
Номер по ГОСТ - 1097776m;
Уплотнение - нет;
Количество дорожек качения - 2;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 106 мм.;
Радиус наружней фаски - 6.0 мм.;
Масса - 243.920 кг;
Ширина наружной обоймы (C) - 170 мм.;
Ширина рабочая (T) - 241 мм.;
Внешний диаметр - 620 мм., 620;
Внутренний диаметр - 380 мм., 380;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.19;
Расчетный коэффициент (Y1) - 1.47;
Расчетный коэффициент (Y0) - 1.44;
Расчетный коэффициент (e) - 0.46;

Классификация:

Основной тип - роликовый радиальный-упорный;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 1097776M, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1097776M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1097776	Основное исполнение.	380	620	170	0
1097776 М	Модифицированный контакт..	380	620	170	240
1097776ЛМ	Сепаратор из латуни.. Модифицированный контакт..	380	620	170	251
1097776 АМ	Повышенная грузоподъемность. Модифицированный контакт..	380	620	242	240

Модификации подшипника 1097776M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
