Роликовый подшипник 22218-E1-K + H318
Подшипник 22218-E1-K + H318 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22218, размер 90*160*40 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 90 мм
Наружный диаметр: 160 мм
Ширина: 40 мм
Масса: 3.35 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

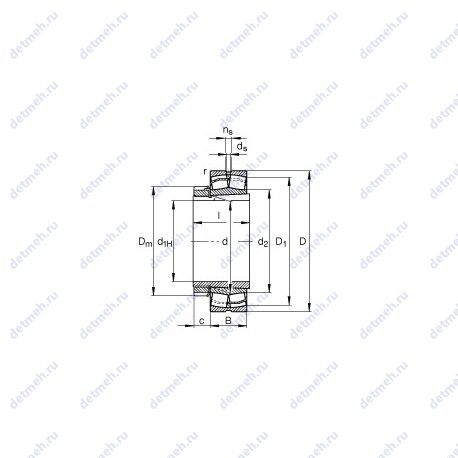

Таблица размеров и характеристик подшипника 22218-E1-K + H318
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 1.39 kg
- Y0: 2.83
- nG: 5200 1/min
- nB: 42500 n
- Da max.: 149 мм.
- Y1: 2.9
- Y2: 4.31
- ds: 3.2 мм.
- ns: 6.5 мм.
- Размер (r): 2 мм.
- e: 0.23
- d2: 106.1 мм.
- d1H: 80 мм.
- Ba min.: 10 мм.
- c: 18 мм.
- Dm: 120 мм.
- l: 65 мм.
- Размер сопряженных деталей (da max): 106 мм.
- Размеры. мм: 80x160x40
- Размер сопряженных деталей (db min): 96 мм
- Размер сопряженных деталей (ra max.): 2 мм
- Размер (D1): 143.9 мм.
- m: 3.35 kg
- Cr: 345000 n
- C0r: 375000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h318
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22218-e1-k + h318
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 80 мм
- Внешний диаметр: 160 мм
- Высота. мм: 40
- Ширина (высота) (B): 40 мм
- Внутренний диаметр (d): 90 мм
- Наружный диаметр (D): 160 мм
В таблице приведены основные размеры подшипника 22218-E1-K + H318, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22218-E1-K + H318
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22218 | Основное исполнение. | 90 | 160 | 40 | 4.01 |
| 22218YM | Штампованный сепаратор из листовой латуни. | 90 | 160 | 40 | 3.5 |
| 22218EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 40 | 3.5 |
| 22218 E | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 40 | 3.4 |
| 22218CJ | Штампованный сепаратор из стального листа. | 90 | 160 | 40 | 3.5 |
| 22218 K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 4.01 |
| 22218EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 40 | 3.5 |
| 22218 EK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 3.4 |
| 22218RHR | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 40 | 3.5 |
| 22218-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 40 | 3.42 |
| 22218AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 40 | 3.56 |
| 22218AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 40 | 3.56 |
| 22218MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.4 |
| LH-22218E | Материал STJ1 (температура 250°C).. | 90 | 160 | 40 | 3.24 |
| 22218-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 90 | 160 | 48 | 3.7 |
| 22218EAE4 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 40 | 3.3 |
| 22218 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.4 |
| 22218RHRK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 3.43 |
| LH-22218B | Материал STJ1 (температура 250°C).. | 90 | 160 | 40 | 3.5 |
| 22218 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.4 |
| 22218EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
| 22218EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.38 |
| 22218EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 3.3 |
| 22218EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 90 | 160 | 40 | 3.28 |
| 22218 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.2 |
| 22218-2RSK | Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения типа RS с обеих сторон подшипника. | 90 | 160 | 48 | 3.7 |
| LH-22218BK | Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C).. | 90 | 160 | 40 | 3.42 |
| LH-22218EK | Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C).. | 90 | 160 | 40 | 3.16 |
| 22218-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 3.35 |
| 22218EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.42 |
| 22218L12CAM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. | 90 | 160 | 40 | 0 |
| 22218-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.4 |
| 22218 MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.48 |
| 22218EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.3 |
| 22218 E/W64 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 90 | 160 | 40 | 3.4 |
| 22218 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.2 |
| 22218CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
| 22218EG15W33 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.27 |
| 22218CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
| 22218CJW33C2 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
Модификации подшипника 22218-E1-K + H318 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
