Роликовый подшипник 22218EAE4
Подшипник 22218EAE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22218, размер 90*160*40 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 90 мм
Наружный диаметр: 160 мм
Ширина: 40 мм
Масса: 3.3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

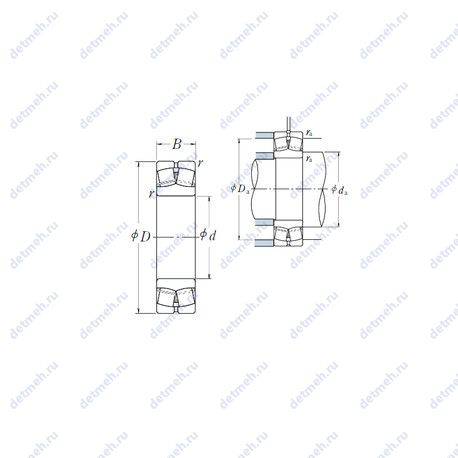

Таблица размеров и характеристик подшипника 22218EAE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение - нет;
- Размер сопряженных деталей (da max) - 108;
- Размер сопряженных деталей (Da min) - 142;
- Размер сопряженных деталей (Da max.) - 150;
- Размер сопряженных деталей (da min.) - 100;
- Размер сопряженных деталей (ra max.) - 2;
- Количество дорожек качения - 2;
- Размеры. мм - 90x160x40;
Классификация:
- Тип - сферический;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 22218eae4;
- Форма роликов - бочкообразные;
- Тела качения - ролики;
Исходные данные для расчета:
- Расчетный коэффициент (Y3) - 2.9;
- Расчетный коэффициент (Y2) - 4.3;
- Расчетный коэффициент (Y0) - 2.8;
- Расчетный коэффициент (e) - 0.24;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 2 мм;
- Ширина (высота) (B) - 40 мм;
- Масса - 3.3 кг;
- Ширина наружной обоймы (C) - 40 мм;
- Высота. мм - 40;
- Внешний диаметр - 160 мм;
- Внутренний диаметр - 90 мм;
Пропускная способность:
- Грузоподъемность статическая - 395 кн;
- Частота вращения предельная при пластичной смазке - 2800 об/мин;
- Частота вращения предельная при жидкой смазке - 3600 об/мин;
- Грузоподъемность динамическая - 289 кн;
В таблице приведены основные размеры подшипника 22218EAE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22218EAE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22218 | Основное исполнение. | 90 | 160 | 40 | 4.01 |
| 22218EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 40 | 3.5 |
| 22218 E | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 40 | 3.4 |
| 22218YM | Штампованный сепаратор из листовой латуни. | 90 | 160 | 40 | 3.5 |
| 22218CJ | Штампованный сепаратор из стального листа. | 90 | 160 | 40 | 3.5 |
| 22218 K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 4.01 |
| 22218EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 40 | 3.5 |
| 22218AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 40 | 3.56 |
| 22218 EK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 3.4 |
| 22218RHR | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 40 | 3.5 |
| 22218-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 40 | 3.42 |
| LH-22218B | Материал STJ1 (температура 250°C).. | 90 | 160 | 40 | 3.5 |
| LH-22218E | Материал STJ1 (температура 250°C).. | 90 | 160 | 40 | 3.24 |
| 22218AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 40 | 3.56 |
| 22218-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 90 | 160 | 48 | 3.7 |
| 22218MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.4 |
| 22218RHRK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 3.43 |
| 22218 W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.4 |
| 22218EAKE4 | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 3.3 |
| LH-22218BK | Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C).. | 90 | 160 | 40 | 3.42 |
| LH-22218EK | Коническое внутреннее отверстие, конусность 1:12. Материал STJ1 (температура 250°C).. | 90 | 160 | 40 | 3.16 |
| 22218 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.4 |
| 22218 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.2 |
| 22218-2RSK | Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения типа RS с обеих сторон подшипника. | 90 | 160 | 48 | 3.7 |
| 22218EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 90 | 160 | 40 | 3.28 |
| 22218EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
| 22218EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.38 |
| 22218-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 40 | 3.35 |
| 22218 E/W64 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 90 | 160 | 40 | 3.4 |
| 22218EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.3 |
| 22218 MBW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.48 |
| 22218EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.42 |
| 22218L12CAM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. | 90 | 160 | 40 | 0 |
| 22218-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.4 |
| 22218 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.2 |
| 22218YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
| 22218CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
| 22218CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
| 22218CJW33C2 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.5 |
| 22218EG15W33 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 40 | 3.27 |
Модификации подшипника 22218EAE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
