Роликовый подшипник 22205-E1-K + H305
Подшипник 22205-E1-K + H305 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22205, размер 25*52*18 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 25 мм
Наружный диаметр: 52 мм
Ширина: 18 мм
Масса: 0.175 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

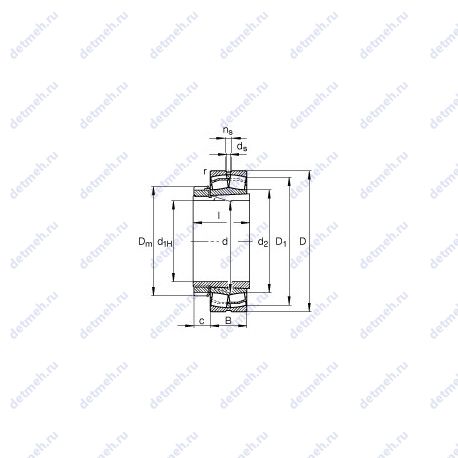

Таблица размеров и характеристик подшипника 22205-E1-K + H305
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 0.07 kg
- Y0: 2.03
- nG: 14400 1/min
- nB: 4800 n
- Da max.: 46.4 мм.
- Y1: 2.07
- Y2: 3.09
- ds: 3.2 мм.
- ns: 4.8 мм.
- Размер (r): 1 мм.
- e: 0.33
- d2: 31.5 мм.
- d1H: 20 мм.
- Ba min.: 5 мм.
- c: 9 мм.
- Dm: 38 мм.
- l: 29 мм.
- Размер сопряженных деталей (da max): 31 мм
- Размеры. мм: 20x52x18
- Размер сопряженных деталей (db min): 28 мм.
- Размер сопряженных деталей (ra max.): 1 мм
- Размер (D1): 44.4 мм.
- m: 0.175 kg
- Cr: 48500 n
- C0r: 42500 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h305
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22205-e1-k + h305
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 20 мм
- Внешний диаметр: 52 мм
- Высота. мм: 18
- Ширина (высота) (B): 18 мм
- Внутренний диаметр (d): 25 мм
- Наружный диаметр (D): 52 мм
В таблице приведены основные размеры подшипника 22205-E1-K + H305, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22205-E1-K + H305
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22205 | Основное исполнение. | 25 | 52 | 18 | 0.26 |
| 22205C | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.186 |
| 22205EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 25 | 52 | 18 | 0.19 |
| 22205 K | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.26 |
| 22205CK | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.182 |
| 22205 E | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.26 |
| 22205EA | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.18 |
| 22205CJ | Штампованный сепаратор из стального листа. | 25 | 52 | 18 | 0.2 |
| 22205 EK | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.26 |
| 22205EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 25 | 52 | 18 | 0.19 |
| 22205AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 25 | 52 | 18 | 0.18 |
| 22205-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.191 |
| 22205/20 | Роликовый радиальный сферический подшипник, двухрядный. | 20 | 52 | 18 | 0.28 |
| 22205CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.17 |
| 22205RHR | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.188 |
| 22205W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.17 |
| 22205RHRK | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.184 |
| 22205-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 25 | 52 | 23 | 0.31 |
| 22205AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 25 | 52 | 18 | 0.18 |
| 22205MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.163 |
| 22205CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.2 |
| 22205CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 170 |
| 22205-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.175 |
| 22205EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 180 |
| 22205/20 E | Роликовый радиальный сферический подшипник, двухрядный. | 20 | 52 | 18 | 0.28 |
| 22205EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205 E/W64 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 25 | 52 | 18 | 0.175 |
| 22205EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.163 |
| 22205KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.2 |
| 22205-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.16 |
| 22205EG15W33 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.17 |
| 22205CJW841C3 | Штампованный сепаратор из стального листа. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 25 | 52 | 18 | 0.2 |
| 22205KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.2 |
| 22205-E-K-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.16 |
| WS22205-E1-2RSR | Установочная шайба вала. Контактные уплотнения типа RS с обеих сторон подшипника. | 25 | 52 | 23 | 0.235 |
Модификации подшипника 22205-E1-K + H305 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
