Роликовый подшипник 22205CE4
Подшипник 22205CE4 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22205, размер 25*52*18 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 25 мм
Наружный диаметр: 52 мм
Ширина: 18 мм
Масса: 0.17 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 22205CE4
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (da max): 31
- Размер сопряженных деталей (Da min): 45
- Размер сопряженных деталей (Da max.): 46
- Размер сопряженных деталей (da min.): 31
- Размер сопряженных деталей (ra max.): 1
- Количество дорожек качения: 2
- Размеры. мм: 25x52x18
Классификация:
- Тип: сферический
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
- Обозначение: 22205ce4
- Форма роликов: бочкообразные
- Тела качения: ролики
Исходные данные для расчета:
- Расчетный коэффициент (Y3): 1.9
- Расчетный коэффициент (Y2): 2.9
- Расчетный коэффициент (Y0): 1.9
- Расчетный коэффициент (e): 0.35

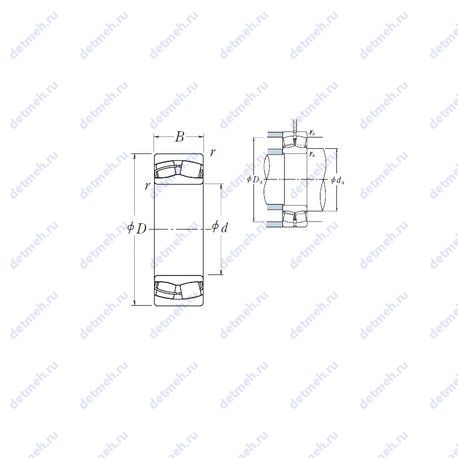

Габаритные и посадочные размеры:
- Радиус наружней фаски: 1 мм
- Ширина (высота) (B): 18 мм
- Масса: 0.17 кг
- Ширина наружной обоймы (C): 18 мм
- Высота. мм: 18
- Внешний диаметр: 52 мм
- Внутренний диаметр: 25 мм
Пропускная способность:
- Грузоподъемность статическая: 37 кн
- Частота вращения предельная при пластичной смазке: 7100 об/мин
- Частота вращения предельная при жидкой смазке: 9000 об/мин
- Грузоподъемность динамическая: 37.5 кн
В таблице приведены основные размеры подшипника 22205CE4, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22205CE4
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22205 | Основное исполнение. | 25 | 52 | 18 | 0.26 |
| 22205C | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.186 |
| 22205EX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 25 | 52 | 18 | 0.19 |
| 22205CJ | Штампованный сепаратор из стального листа. | 25 | 52 | 18 | 0.2 |
| 22205EA | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.18 |
| 22205 E | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.26 |
| 22205CK | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.182 |
| 22205 K | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.26 |
| 22205RHR | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.188 |
| 22205 EK | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.26 |
| 22205EXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 25 | 52 | 18 | 0.19 |
| 22205W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205/20 | Роликовый радиальный сферический подшипник, двухрядный. | 20 | 52 | 18 | 0.28 |
| 22205-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 25 | 52 | 18 | 0.191 |
| 22205AEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 25 | 52 | 18 | 0.18 |
| 22205-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 25 | 52 | 23 | 0.31 |
| 22205AEXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 25 | 52 | 18 | 0.18 |
| 22205RHRK | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.184 |
| 22205CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.17 |
| 22205MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 25 | 52 | 18 | 0.175 |
| 22205CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.2 |
| 22205EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205/20 E | Роликовый радиальный сферический подшипник, двухрядный. | 20 | 52 | 18 | 0.28 |
| 22205CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 170 |
| 22205 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 180 |
| 22205 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.163 |
| 22205-E-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.16 |
| 22205EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.163 |
| 22205EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.18 |
| 22205 E/W64 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 25 | 52 | 18 | 0.175 |
| 22205KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.2 |
| 22205EG15W33 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.17 |
| 22205-E-K-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.16 |
| 22205CJW841C3 | Штампованный сепаратор из стального листа. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 25 | 52 | 18 | 0.2 |
| 22205KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.2 |
| WS22205-E1-2RSR | Установочная шайба вала. Контактные уплотнения типа RS с обеих сторон подшипника. | 25 | 52 | 23 | 0.235 |
| 22205 KCW33+H305 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 25 | 52 | 18 | 0.163 |
Модификации подшипника 22205CE4 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
