Роликовый подшипник 23264-E1A-K-MB1 + H3264-HG
Подшипник 23264-E1A-K-MB1 + H3264-HG — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23264, размер 320*580*208 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 320 мм
Наружный диаметр: 580 мм
Ширина: 208 мм
Масса: 229.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

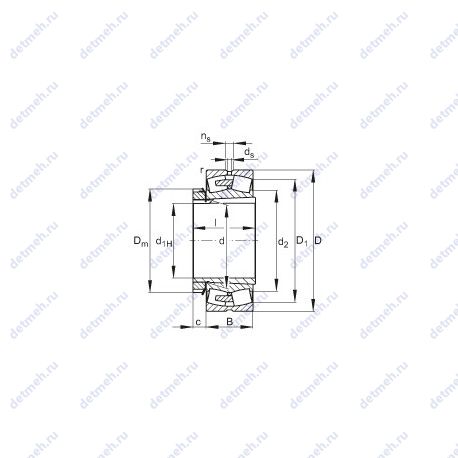

Таблица размеров и характеристик подшипника 23264-E1A-K-MB1 + H3264-HG
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер (r): 5 мм.
- e: 0.35
- Y0: 1.87
- nG: 1060 1/min
- nB: 520 1/min
- Da max.: 560 мм.
- Y1: 1.91
- Y2: 2.85
- ds: 12.5 мм.
- ns: 23.5 мм.
- C0r: 7000000 n
- m1: 40 кг. закрепительная втулка
- d1H: 300 мм.
- Ba min.: 13 мм.
- c: 42 мм.
- Dm: 400 мм.
- l: 258 мм.
- Размеры. мм: 300x580x208
- Размер сопряженных деталей (da max): 378 мм.
- Размер сопряженных деталей (db min): 343 мм.
- Размер сопряженных деталей (ra max.): 4 мм
- Размер (D1): 490.4 мм.
- m: 229.6 kg
- Cr: 4650000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h3264-hg
- Нагрузка: радиальная
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23264-e1a-k-mb1 + h3264-hg
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 300 мм
- Внешний диаметр: 580 мм
- Высота. мм: 208
- Ширина (высота) (B): 208 мм.
- Внутренний диаметр (d): 320 мм
- Наружный диаметр (D): 580 мм.
В таблице приведены основные размеры подшипника 23264-E1A-K-MB1 + H3264-HG, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23264-E1A-K-MB1 + H3264-HG
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23264 | Основное исполнение. | 320 | 580 | 208 | 240 |
| 23264E | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 244 |
| 23264B | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 243 |
| 23264R | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 249 |
| 23264BK | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 236 |
| 23264RK | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 242 |
| 23264EK | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 244 |
| 23264 K | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 240 |
| 23264YMB | Штампованный сепаратор из листовой латуни. | 320 | 580 | 208 | 240 |
| 23264RHA | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 236 |
| 23264W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264-MB | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 242 |
| 23264RHAK | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 229 |
| 23264CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 320 | 580 | 208 | 239 |
| 23264MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 239 |
| 23264 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264CAW33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 243.8 |
| 23264 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 237 |
| 23264-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 229 |
| 23264CAKW33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 236.5 |
| 23264 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 237 |
| 23264CW33MB | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 249 |
| 23264 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 253 |
| 23264 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 240 |
| 23264-E1A-MB1 | Роликовый радиальный сферический подшипник, двухрядный. | 320 | 580 | 208 | 237 |
| 23264-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 246 |
| 23264KYMBW906A | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264YMBW525C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264YMBW507C08 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264-E1A-K-MB1 | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 229.6 |
| 23264-K-MB+H3264 | Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 268.3 |
| 23264KYMBW906AC3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264 KCW33+H3264 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 237 |
| 23264YMBW507C08C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264 KCW33+AH3264 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 320 | 580 | 208 | 237 |
| 23264-K-MB+AH3264G | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12. | 320 | 580 | 208 | 257.9 |
| 23264KYMBW507C08C2 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 320 | 580 | 208 | 240 |
| 23264 EKW33+OH3264 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 300 | 580 | 208 | 260 |
Модификации подшипника 23264-E1A-K-MB1 + H3264-HG - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
