Роликовый подшипник 23230-E1A-K-M + AHX3230G
Подшипник 23230-E1A-K-M + AHX3230G — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23230, размер 150*270*96 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 150 мм
Наружный диаметр: 270 мм
Ширина: 96 мм
Масса: 22.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме) Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

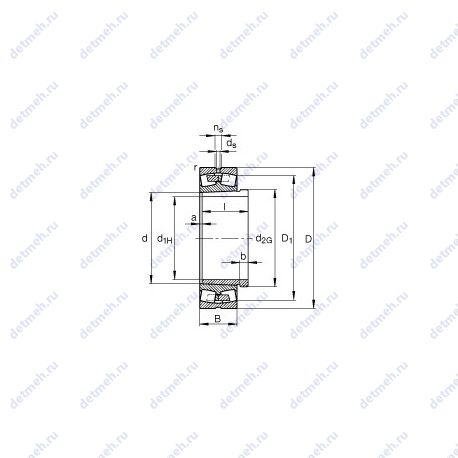

Таблица размеров и характеристик подшипника 23230-E1A-K-M + AHX3230G
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер (r): 3 мм.
- Y0: 1.97
- Cur: 129000 n
- nG: 2400 1/min
- nB: 1420 1/min
- Da max.: 256 мм
- Y1: 2.02
- Y2: 3
- ds: 6.3 мм.
- ns: 12.2 мм.
- e: 0.33
- da min.: 164 мм.
- m1: 2.09 кг. стяжная втулка
- d1H: 145 мм.
- l: 114 мм.
- b: 17 мм.
- d2G: m160x3
- Размеры. мм: 145x270x96
- Размер (a): 5 мм.
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размер (D1): 232.6 мм.
- m: 22.9 kg
- Cr: 1280000 n
- C0r: 1660000 n
Классификация:
- Тип: сферический
- Условное обозначение. стяжная втулка: ahx3230g
- Нагрузка: радиальная
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23230-e1a-k-m + ahx3230g
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 145 мм
- Внешний диаметр: 270 мм
- Высота. мм: 96
- Ширина (высота) (B): 96 мм.
- Внутренний диаметр (d): 150 мм
- Наружный диаметр (D): 270 мм
В таблице приведены основные размеры подшипника 23230-E1A-K-M + AHX3230G, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23230-E1A-K-M + AHX3230G
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23230 | Основное исполнение. | 150 | 270 | 96 | 24.5 |
| 23230B | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 96 | 24.1 |
| 23230YM | Штампованный сепаратор из листовой латуни. | 150 | 270 | 96 | 24 |
| 23230AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 270 | 96 | 24.8 |
| 23230BK | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 96 | 23.4 |
| 23230MB | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 96 | 24.58 |
| 23230RH | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 96 | 24.5 |
| 23230 K | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 96 | 24.5 |
| 23230AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 270 | 96 | 24.8 |
| 23230CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 96 | 24.2 |
| 23230RHK | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 96 | 23.8 |
| 23230W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 24 |
| 23230EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 270 | 96 | 24.2 |
| 23230EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 150 | 270 | 96 | 24.2 |
| 23230CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 96 | 24.2 |
| 23230YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 24 |
| 23230CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 22.99 |
| 23230EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 23.51 |
| 23230 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 23.71 |
| 23230EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 23.83 |
| 23230 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 22 |
| 23230 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 22 |
| 23230MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 23.94 |
| 23230EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 23.12 |
| 23230EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 22.78 |
| 23230-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 150 | 270 | 96 | 23.7 |
| 23230KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 24 |
| 23230-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 24.39 |
| 23230 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 24.5 |
| 23230YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 24 |
| 23230KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 24 |
| 23230 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 24 |
| 23230-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 150 | 270 | 96 | 22.9 |
| 23230-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 150 | 270 | 96 | 22.9 |
| 23230-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 23.1 |
| 23230-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 150 | 270 | 96 | 22.3 |
| 23230-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 150 | 270 | 96 | 24.5 |
| 23230-2CS5K/VT143 | Коническое внутреннее отверстие, конусность 1:12. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 150 | 270 | 96 | 24 |
| 23230 EKW33+H2330 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 135 | 270 | 96 | 30 |
| 23230 KCW33+H2330 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 150 | 270 | 96 | 22 |
Модификации подшипника 23230-E1A-K-M + AHX3230G - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
