Роликовый подшипник 23224-E1A-K-M + H2324
Подшипник 23224-E1A-K-M + H2324 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23224, размер 120*215*76 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 76 мм
Масса: 11.4 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 23224-E1A-K-M + H2324
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

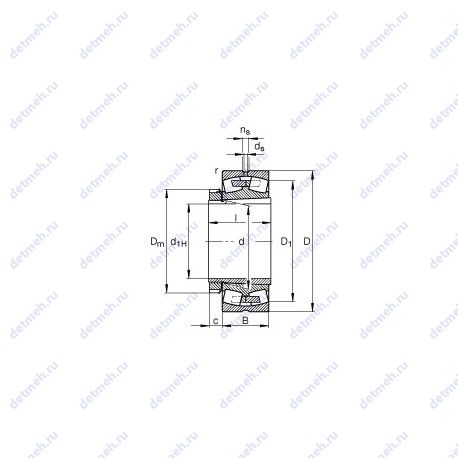

Прочие характеристики:
- Размер (r): 2.1 мм.
- e: 0.33
- Y0: 1.98
- nG: 3000 1/min
- nB: 1940 1/min
- Da max.: 203 мм
- Y1: 2.03
- Y2: 3.02
- ds: 4.8 мм.
- ns: 9.5 мм.
- C0r: 1020000 n
- m1: 3.24 кг. закрепительная втулка
- d1H: 110 мм.
- Ba min.: 17 мм.
- c: 22 мм.
- Dm: 155 мм.
- l: 112 мм.
- Размеры. мм: 110x215x76
- Размер сопряженных деталей (da max): 141 мм
- Размер сопряженных деталей (db min): 131 мм.
- Размер сопряженных деталей (ra max.): 2 мм
- Размер (D1): 185.5 мм.
- m: 11.4 kg
- Cr: 820000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h2324
- Нагрузка: радиальная
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23224-e1a-k-m + h2324
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 110 мм
- Внешний диаметр: 215 мм
- Высота. мм: 76
- Ширина (высота) (B): 76 мм
- Внутренний диаметр (d): 120 мм
- Наружный диаметр (D): 215 мм
В таблице приведены основные размеры подшипника 23224-E1A-K-M + H2324, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23224-E1A-K-M + H2324
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23224 | Основное исполнение. | 120 | 215 | 76 | 12 |
| 23224B | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 215 | 76 | 12.1 |
| 23224AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 76 | 12.3 |
| 23224BK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 11.7 |
| 23224RH | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 215 | 76 | 12.2 |
| 23224 K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 12 |
| 23224YM | Штампованный сепаратор из листовой латуни. | 120 | 215 | 76 | 12 |
| 23224AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 76 | 12.3 |
| 23224CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 215 | 76 | 12.1 |
| 23224EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 76 | 12 |
| 23224RHK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 11.8 |
| 23224W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 76 | 12 |
| 23224CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 12.1 |
| 23224EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.8 |
| 23224EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.64 |
| 23224 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11 |
| 23224YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 215 | 76 | 12.1 |
| 23224EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.45 |
| 23224EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.25 |
| 23224KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11 |
| 23224YMW22C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 120 | 215 | 76 | 12 |
| 23224 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224YMW33C4 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.65 |
| 23224-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 11.4 |
| 23224KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 215 | 76 | 11.5 |
| 23224-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.35 |
| 23224-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 215 | 76 | 11.1 |
| 23224-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 215 | 76 | 12 |
| 23224 EKW33+H2324 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 215 | 76 | 14.7 |
| 23224 KCW33+H2324 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11 |
| 23224-2CS5K/VT143 | Коническое внутреннее отверстие, конусность 1:12. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 215 | 76 | 11.5 |
| 23224 KCW33+AH3224 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11 |
Модификации подшипника 23224-E1A-K-M + H2324 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
