Роликовый подшипник 23224-K-MB-W33
Подшипник 23224-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23224, размер 120*215*76 мм.
Отечественный аналог - 3113224Н.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

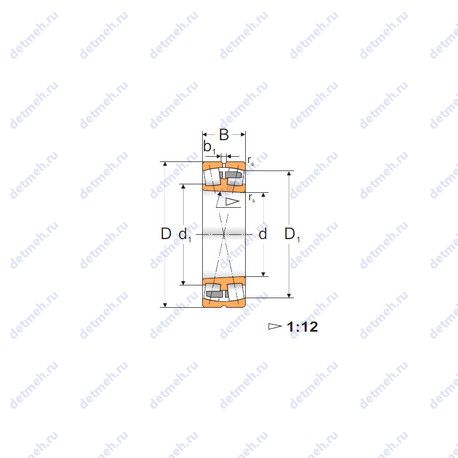

Таблица размеров и характеристик подшипника 23224-K-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Прочие характеристики:
- Уплотнение: нет
- Размер (r1 min.): 2.1 мм.
- Размер (r2 min.): 2.1 мм.
- Количество дорожек качения: 2
- Размеры. мм: 120x215x76
Габаритные и посадочные размеры:
- Внешний диаметр: 215 мм
- Высота. мм: 76
- Ширина (высота) (B): 76 мм
- Ширина наружной обоймы (C): 76 мм.
- Масса: 11.9 кг
- Внутренний диаметр: 120 мм
Пропускная способность:
- Грузоподъемность динамическая: 564 кн
- Грузоподъемность статическая: 803 кн
- Частота вращения предельная: 2800 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.36
- Расчетный коэффициент (Y0): 1.8
- Расчетный коэффициент (Y1): 1.9
- Расчетный коэффициент (Y2): 2.7
Классификация:
- Форма роликов: бочкообразные
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 23224-k-mb-w33
Производитель MPZ+
Прочие характеристики:
- Размер (d1): 149 мм.
- Размер (b1): 11 мм.
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 120x215x76
- Размер (r5 min.): 2.1 мм.
- Размер (D1): 185 мм.
Классификация:
- Тип: сферический
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23224 kmbw33
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 1.91
- Расчетный коэффициент (Y2): 2.85
- Расчетный коэффициент (e): 0.35
- Расчетный коэффициент (Y0): 1.87
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 1900 об/мин
- Грузоподъемность динамическая: 634 кн
- Грузоподъемность статическая: 939 кн
- Частота вращения предельная при пластичной смазке: 1500 об/мин
Габаритные и посадочные размеры:
- Высота. мм: 76
- Масса: 11.35 кг
- Внутренний диаметр: 120 мм
- Внешний диаметр: 215 мм
- Ширина (высота) (B): 76 мм
- Ширина наружной обоймы (C): 76 мм.
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 215
- ROLEK Внутренний диаметр: 120
- ROLEK Ширина: 76
- ROLEK Масса: 12
- ROLEK r1.2 min: 2
В таблице приведены основные размеры подшипника 23224-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23224-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23224 | Основное исполнение. | 120 | 215 | 76 | 12 |
| 23224B | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 215 | 76 | 12.1 |
| 23224AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 76 | 12.3 |
| 23224YM | Штампованный сепаратор из листовой латуни. | 120 | 215 | 76 | 12 |
| 23224BK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 11.7 |
| 23224RH | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 215 | 76 | 12.2 |
| 23224 K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 12 |
| 23224EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 76 | 12 |
| 23224AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 76 | 12.3 |
| 23224CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 215 | 76 | 12.1 |
| 23224RHK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 11.8 |
| 23224W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 215 | 76 | 12 |
| 23224CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 12.1 |
| 23224YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.64 |
| 23224EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.8 |
| 23224 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11 |
| 23224 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 215 | 76 | 12.1 |
| 23224KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.25 |
| 23224EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.45 |
| 23224 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11 |
| 23224YMW33C4 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224YMW22C3 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 120 | 215 | 76 | 12 |
| 23224-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11.65 |
| 23224 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 12 |
| 23224-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 215 | 76 | 11.5 |
| 23224-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 120 | 215 | 76 | 11.4 |
| 23224-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 215 | 76 | 11.1 |
| 23224-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 215 | 76 | 12 |
| 23224-2CS5K/VT143 | Коническое внутреннее отверстие, конусность 1:12. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 215 | 76 | 11.5 |
| 23224 KCW33+H2324 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11 |
| 23224 EKW33+H2324 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 110 | 215 | 76 | 14.7 |
| 23224 KCW33+AH3224 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 215 | 76 | 11 |
| 23224 EKW33+AHX3224 | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 115 | 215 | 76 | 13 |
Модификации подшипника 23224-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23224-K-MB-W33
Аналог подшипника 23224-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
