Роликовый подшипник 23218-E1-K-TVPB + H2318
Подшипник 23218-E1-K-TVPB + H2318 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23218, размер 90*160*52.4 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 90 мм
Наружный диаметр: 160 мм
Ширина: 52.4 мм
Масса: 4.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

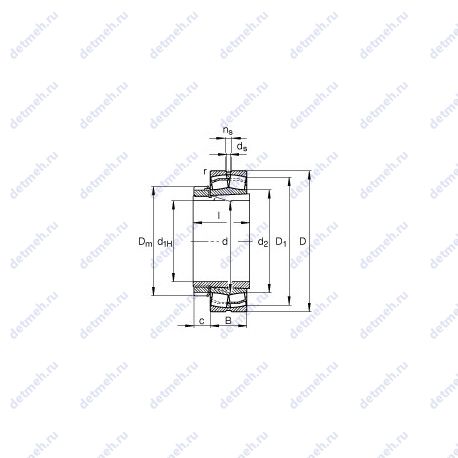

Таблица размеров и характеристик подшипника 23218-E1-K-TVPB + H2318
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 1.71 kg
- Y0: 2.15
- nG: 4250 1/min
- nB: 48500 n
- Da max.: 149 мм.
- Y1: 2.2
- Y2: 3.27
- ds: 3.2 мм.
- ns: 6.5 мм.
- Размер (r): 2 мм.
- e: 0.31
- d2: 104.1 мм.
- d1H: 80 мм.
- Ba min.: 18 мм.
- c: 18 мм.
- Dm: 120 мм.
- l: 86 мм.
- Размер сопряженных деталей (da max): 104 мм
- Размеры. мм: 80x160x52.4
- Размер сопряженных деталей (db min): 100 мм
- Размер сопряженных деталей (ra max.): 2 мм
- Размер (D1): 140 мм.
- m: 4.1 kg
- Cr: 445000 n
- C0r: 520000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h2318
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23218-e1-k-tvpb + h2318
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 80 мм
- Внешний диаметр: 160 мм
- Высота. мм: 52.4
- Ширина (высота) (B): 52.4 мм.
- Внутренний диаметр (d): 90 мм
- Наружный диаметр (D): 160 мм
В таблице приведены основные размеры подшипника 23218-E1-K-TVPB + H2318, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23218-E1-K-TVPB + H2318
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23218 | Основное исполнение. | 90 | 160 | 52.4 | 4.65 |
| 23218B | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 52.4 | 4.45 |
| 23218 K | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 52.4 | 4.65 |
| 23218BK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 52.4 | 4.32 |
| 23218CJ | Штампованный сепаратор из стального листа. | 90 | 160 | 52 | 4.5 |
| 23218RH | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 52.4 | 4.63 |
| 23218YM | Штампованный сепаратор из листовой латуни. | 90 | 160 | 52 | 4.5 |
| 23218EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 52.4 | 4.57 |
| 23218CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 52.4 | 4.51 |
| 23218EAK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 52.4 | 4.33 |
| 23218RHK | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 52.4 | 4.5 |
| 23218W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.6 |
| 23218EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 90 | 160 | 52.4 | 4.57 |
| 23218CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 52.4 | 4.51 |
| 23218 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.2 |
| 23218 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.6 |
| 23218EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.51 |
| 23218EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.43 |
| 23218CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52 | 4.5 |
| 23218-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 160 | 52.4 | 4.5 |
| 23218 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.2 |
| 23218KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52 | 4.5 |
| 23218EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.31 |
| 23218EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.38 |
| 23218CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52 | 4.5 |
| 23218-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.7 |
| 23218 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.65 |
| 23218KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52 | 4.5 |
| 23218 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.65 |
| 23218-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 90 | 160 | 52.4 | 4.3 |
| 23218-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 52.4 | 4.3 |
| 23218-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.6 |
| 23218-2CS/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 90 | 160 | 52.4 | 4.65 |
| 23218-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 90 | 160 | 52.4 | 4.1 |
| 23218 EKW33+H2318 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 80 | 160 | 52.4 | 6 |
| 23218 KCW33+H2318 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.2 |
| 23218-CK-W33+H2318 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 6.2 |
| 23218 KCW33+AH3218 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 160 | 52.4 | 4.2 |
| 23218 EKW33+AHX3218 | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 85 | 160 | 52.4 | 5 |
| 23218-E1A-K-M + H2318 | Коническое внутреннее отверстие, конусность 1:12. | 90 | 160 | 52.4 | 4.3 |
Модификации подшипника 23218-E1-K-TVPB + H2318 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
