Роликовый подшипник 23220-E1A-K-M + AHX3220
Подшипник 23220-E1A-K-M + AHX3220 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23220, размер 100*180*60.3 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 100 мм
Наружный диаметр: 180 мм
Ширина: 60.3 мм
Масса: 6.3 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

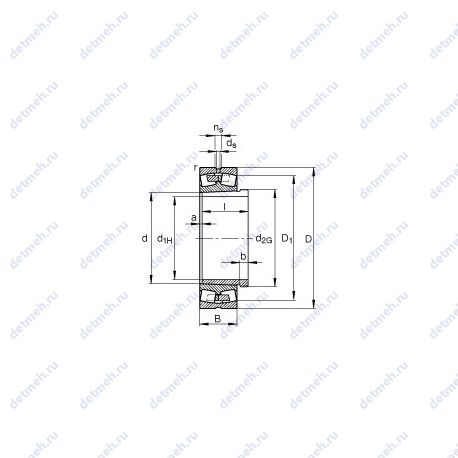

Таблица размеров и характеристик подшипника 23220-E1A-K-M + AHX3220
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер (r) - 2.1 мм.;
- Y0 - 2.1;
- Cur - 60000 n;
- nG - 3750 1/min;
- nB - 2460 1/min;
- Da max. - 168 мм;
- Y1 - 2.15;
- Y2 - 3.2;
- ds - 4.8 мм.;
- ns - 9.5 мм.;
- e - 0.31;
- da min. - 112 мм.;
- m1 - 0.78 кг. стяжная втулка;
- d1H - 95 мм.;
- l - 73 мм.;
- b - 11 мм.;
- d2G - m110x2;
- Размеры. мм - 95x180x60.3;
- Размер (a) - 4 мм.;
- Размер сопряженных деталей (ra max.) - 2.1 мм.;
- Размер (D1) - 156.7 мм.;
- m - 6.3 kg;
- Cr - 560000 n;
- C0r - 660000 n;
Классификация:
- Тип - сферический;
- Условное обозначение. стяжная втулка - ahx3220;
- Нагрузка - радиальная;
- Тела качения - ролики;
- Форма роликов - бочкообразные;
- Обозначение - 23220-e1a-k-m + ahx3220;
- Основной тип - роликовый радиальный сферический;
Габаритные и посадочные размеры:
- Внутренний диаметр - 95 мм;
- Внешний диаметр - 180 мм;
- Высота. мм - 60.3;
- Ширина (высота) (B) - 60.3 мм.;
- Внутренний диаметр (d) - 100 мм;
- Наружный диаметр (D) - 180 мм;
В таблице приведены основные размеры подшипника 23220-E1A-K-M + AHX3220, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23220-E1A-K-M + AHX3220
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23220 | Основное исполнение. | 100 | 180 | 60.3 | 6.85 |
| 23220B | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 60.3 | 6.47 |
| 23220YM | Штампованный сепаратор из листовой латуни. | 100 | 180 | 60.3 | 6.6 |
| 23220CJ | Штампованный сепаратор из стального листа. | 100 | 180 | 60.3 | 6.6 |
| 23220AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 180 | 60.3 | 6.88 |
| 23220BK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 60.3 | 6.28 |
| 23220RH | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 60.3 | 6.85 |
| 23220 K | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 60.3 | 6.85 |
| 23220EX1 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 180 | 60.3 | 6.76 |
| 23220CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 60.3 | 6.6 |
| 23220RHK | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 60.3 | 6.66 |
| 23220W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.7 |
| 23220AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 180 | 60.3 | 6.88 |
| 23220EX1K | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 180 | 60.3 | 6.76 |
| 23220MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.7 |
| 23220CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 60.3 | 6.6 |
| 23220CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.6 |
| 23220EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.5 |
| 23220EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.6 |
| 23220 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.2 |
| 23220 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.7 |
| 23220-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 100 | 180 | 60.3 | 6.5 |
| 23220EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.42 |
| 23220EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.32 |
| 23220MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.93 |
| 23220 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.2 |
| 23220CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.6 |
| 23220 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.85 |
| 23220KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.6 |
| 23220-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 100 | 180 | 60.3 | 6.3 |
| 23220-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 60.3 | 6.3 |
| 23220 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.85 |
| 23220-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.75 |
| 23220-2CS/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 100 | 180 | 60.3 | 6.85 |
| 23220-2RS/VT143 | Контактные уплотнения типа RS с обеих сторон подшипника. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 100 | 180 | 60.3 | 6.85 |
| 23220-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 100 | 180 | 60.3 | 6.1 |
| 23220 EKW33+H2320 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 90 | 180 | 60.3 | 8.75 |
| 23220 KCW33+H2320 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.2 |
| 23220 KCW33+AH3220 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 100 | 180 | 60.3 | 6.2 |
| 23220 EKW33+AHX3220 | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 95 | 180 | 60.3 | 7.3 |
Модификации подшипника 23220-E1A-K-M + AHX3220 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
