Роликовый подшипник 22338-K-MB+AH2338G

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Исходные данные для расчета:

• Расчетный коэффициент (Y1) - 1.83;
• Расчетный коэффициент (e) - 0.37;
• Расчетный коэффициент (Y0) - 1.79;
• Расчетный коэффициент (Y2) - 2.72;

Пропускная способность:

• Частота вращения предельная - 1 500 об/мин;
• Частота вращения номинальная - 1 220 об/мин;
• Грузоподъемность динамическая - 1 860 000 кн;
• Грузоподъемность статическая - 2 500 000 кн;

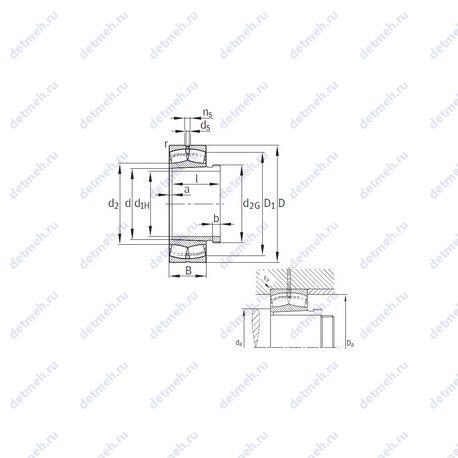

Прочие характеристики:

• Уплотнение - нет;
• Размер (D1) - 338.2 мм.;
• Размер сопряженных деталей (Da max.) - 380;
• Граничная нагрузка по усталости (Pu) - 213 000;
• Размер сопряженных деталей (da min.) - 210;
• Размер (n) - 23.5;
• Размер (d2) - – мм.;
• Размер (d5) - 12.5 об/мин;
• Размер (I) - 160;
• Размер (b) - 26 мм.;
• Резьба (G) - m200x3;
• Размеры. мм - 190x400x132;
• Количество дорожек качения - 2;
• Размер (a) - 7 мм.;
• Размер сопряженных деталей (ra max.) - 4;

Габаритные и посадочные размеры:

• Радиус наружней фаски - 5 мм.;
• Внутренний диаметр (d1) - 180;
• Ширина (высота) (B) - 132 мм.;
• Внутренний диаметр - 190 мм;
• Внешний диаметр - 400 мм;
• Высота. мм - 132;
• Ширина наружной обоймы (C) - 132 мм.;
• Масса - 83.34 кг;

Классификация:

• Тип - сферический;
• Тела качения - ролики;
• Форма роликов - бочкообразные;
• Обозначение - 22338-k-mb+ah2338g;
• Основной тип - роликовый радиальный сферический;
• Нагрузка - радиальная;
