Роликовый подшипник 22334-E1-K-T41A + H2334
Подшипник 22334-E1-K-T41A + H2334 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22334, размер 170*360*120 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 170 мм
Наружный диаметр: 360 мм
Ширина: 120 мм
Масса: 56.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

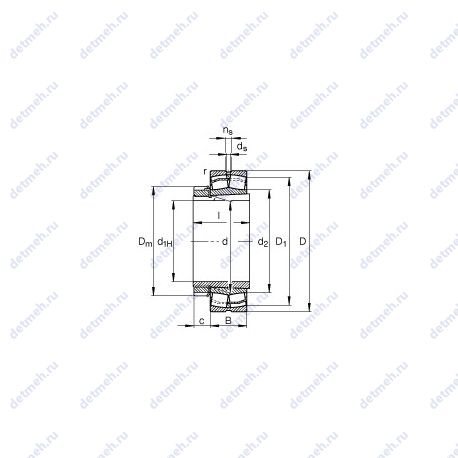

Таблица размеров и характеристик подшипника 22334-E1-K-T41A + H2334
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 10.4 kg
- Y0: 1.91
- nG: 2130 1/min
- nB: 173000 n
- Da max.: 343 мм.
- Y1: 1.95
- Y2: 2.9
- ds: 9.5 мм.
- ns: 17.7 мм.
- Размер (r): 4 мм.
- e: 0.35
- d2: 213.1 мм.
- d1H: 150 мм.
- Ba min.: 8 мм.
- c: 29 мм.
- Dm: 220 мм.
- l: 154 мм.
- Размер сопряженных деталей (da max): 204 мм
- Размеры. мм: 150x360x120
- Размер сопряженных деталей (db min): 185 мм
- Размер сопряженных деталей (ra max.): 3 мм
- Размер (D1): 303.9 мм.
- m: 56.9 kg
- Cr: 1870000 n
- C0r: 2220000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h2334
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22334-e1-k-t41a + h2334
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 150 мм
- Внешний диаметр: 360 мм
- Высота. мм: 120
- Ширина (высота) (B): 120 мм
- Внутренний диаметр (d): 170 мм
- Наружный диаметр (D): 360 мм
В таблице приведены основные размеры подшипника 22334-E1-K-T41A + H2334, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22334-E1-K-T41A + H2334
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22334 | Основное исполнение. | 170 | 360 | 120 | 60.75 |
| 22334E | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 60.6 |
| 22334R | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 62 |
| 22334B | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 59.8 |
| 22334C | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 65.28 |
| 22334 K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 60.75 |
| 22334RK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 60.8 |
| 22334BK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 58.5 |
| 22334EK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 60.6 |
| 22334CK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 63.99 |
| 22334MBK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 57.53 |
| 22334 VA | Исполнение для конкретной области применения. | 170 | 360 | 120 | 61 |
| 22334RHA | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 57.3 |
| 22334W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.5 |
| 22334-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 58.2 |
| 22334-MB | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 58.83 |
| 22334MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 56.7 |
| 22334 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 170 | 360 | 120 | 61 |
| 22334CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 170 | 360 | 120 | 57.9 |
| 22334RHAK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 56.1 |
| 22334 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.2 |
| 22334EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 360 | 120 | 72 |
| 22334EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 67 |
| 22334CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 57.9 |
| 22334EVBC4 | Отклонения основных размеров. | 170 | 360 | 120 | 0 |
| 22334UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 170 | 360 | 120 | 60.62 |
| 22334EF802 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 360 | 120 | 70 |
| 22334CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 63.58 |
| 22334-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 56.9 |
| 22334-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 56.9 |
| 22334 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.5 |
| 22334EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 66 |
| 22334EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 170 | 360 | 120 | 59.55 |
| 22334 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.2 |
| TL22334CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 170 | 360 | 120 | 57.9 |
| 22334-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.41 |
| 22334 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 61 |
| TL22334CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 57.9 |
| 22334 ACMW33 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 59.8 |
| 22334 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 59.5 |
Модификации подшипника 22334-E1-K-T41A + H2334 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
