Роликовый подшипник 22334E
Подшипник 22334E — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22334, размер 170*360*120 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 170 мм
Наружный диаметр: 360 мм
Ширина: 120 мм
Масса: 60.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

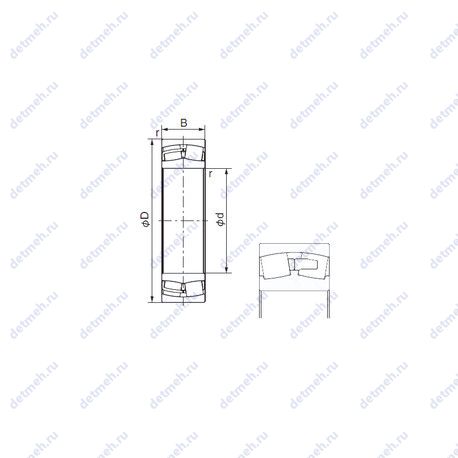

Таблица размеров и характеристик подшипника 22334E
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Габаритные и посадочные размеры:
- Масса: 60.6 кг
- Радиус наружней фаски: 4 мм
- Ширина наружной обоймы (C): 120 мм
- Ширина (высота) (B): 120 мм
- Высота. мм: 120
- Внешний диаметр: 360 мм
- Внутренний диаметр: 170 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.75
- Расчетный коэффициент (Y1): 1.85
- Расчетный коэффициент (Y0): 1.81
- Расчетный коэффициент (e): 0.36
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 170x360x120
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 1800 об/мин
- Частота вращения предельная при пластичной смазке: 1300 об/мин
- Грузоподъемность статическая: 2200 кн
- Грузоподъемность динамическая: 2150 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 22334e
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 22334E, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22334E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22334 | Основное исполнение. | 170 | 360 | 120 | 60.75 |
| 22334R | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 62 |
| 22334B | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 59.8 |
| 22334C | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 65.28 |
| 22334EK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 60.6 |
| 22334 K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 60.75 |
| 22334RK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 60.8 |
| 22334BK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 58.5 |
| 22334CK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 63.99 |
| 22334-MB | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 58.83 |
| 22334 VA | Исполнение для конкретной области применения. | 170 | 360 | 120 | 61 |
| 22334W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.5 |
| 22334-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 58.2 |
| 22334MBK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 57.53 |
| 22334RHA | Роликовый радиальный сферический подшипник, двухрядный. | 170 | 360 | 120 | 57.3 |
| 22334MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 56.7 |
| 22334 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 170 | 360 | 120 | 61 |
| 22334RHAK | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 56.1 |
| 22334CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 170 | 360 | 120 | 57.9 |
| 22334EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 67 |
| 22334CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 57.9 |
| 22334EVBC4 | Отклонения основных размеров. | 170 | 360 | 120 | 0 |
| 22334EF800 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 360 | 120 | 72 |
| 22334UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 170 | 360 | 120 | 60.62 |
| 22334EF802 | Механически обработанный сепаратор из стали или специального чугуна. | 170 | 360 | 120 | 70 |
| 22334 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.2 |
| 22334CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 63.58 |
| 22334-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 56.9 |
| 22334 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.5 |
| 22334-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 56.9 |
| 22334EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 66 |
| 22334EKF800 | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна. | 170 | 360 | 120 | 59.55 |
| 22334 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.2 |
| TL22334CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 170 | 360 | 120 | 57.9 |
| 22334-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.41 |
| 22334 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 61 |
| TL22334CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 170 | 360 | 120 | 57.9 |
| 22334 ACMW33 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 59.8 |
| 22334 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 59.5 |
| 22334 ACKMW33 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 360 | 120 | 58.6 |
Модификации подшипника 22334E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
