Роликовый подшипник 22238-E1-K + H3138
Подшипник 22238-E1-K + H3138 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22238, размер 190*340*92 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 190 мм
Наружный диаметр: 340 мм
Ширина: 92 мм
Масса: 42.2 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

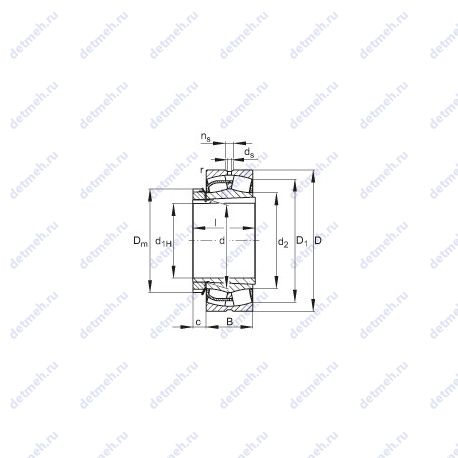

Таблица размеров и характеристик подшипника 22238-E1-K + H3138
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- m1: 11 kg
- Y0: 2.54
- nG: 2480 1/min
- nB: 159000 n
- Da max.: 323 мм.
- Y1: 2.6
- Y2: 3.87
- ds: 9.5 мм.
- ns: 17.7 мм.
- Размер (r): 4 мм.
- e: 0.26
- d2: 225.2 мм.
- d1H: 170 мм.
- Ba min.: 21 мм.
- c: 31 мм.
- Dm: 240 мм.
- l: 141 мм.
- Размер сопряженных деталей (da max): 223 мм.
- Размеры. мм: 170x340x92
- Размер сопряженных деталей (db min): 202 мм.
- Размер сопряженных деталей (ra max.): 3 мм
- Размер (D1): 295.2 мм.
- m: 42.2 kg
- Cr: 1360000 n
- C0r: 1760000 n
Классификация:
- Тип: сферический
- Условное обозначение. закрепительная втулка: h3138
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 22238-e1-k + h3138
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 170 мм
- Внешний диаметр: 340 мм
- Высота. мм: 92
- Ширина (высота) (B): 92 мм
- Внутренний диаметр (d): 190 мм
- Наружный диаметр (D): 340 мм
В таблице приведены основные размеры подшипника 22238-E1-K + H3138, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22238-E1-K + H3138
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22238 | Основное исполнение. | 190 | 340 | 92 | 37.41 |
| 22238E | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 92 | 37.2 |
| 22238B | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 92 | 36.6 |
| 22238R | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 92 | 37.4 |
| 22238C | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 92 | 39.09 |
| 22238CK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 38.26 |
| 22238EK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 37.2 |
| 22238RK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 36.6 |
| 22238BK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 35.8 |
| 22238 K | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 37.41 |
| 22238YM | Штампованный сепаратор из листовой латуни. | 190 | 340 | 92 | 36 |
| 22238-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 92 | 43.1 |
| 22238RHA | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 92 | 34.9 |
| 22238W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36.5 |
| 22238MBK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 35.72 |
| 22238-MB | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 340 | 92 | 36.53 |
| 22238CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 190 | 340 | 92 | 35.5 |
| 22238MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36.5 |
| 22238RHAK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 34.1 |
| 22238EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36.65 |
| 22238CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 35.5 |
| 22238-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 36.2 |
| 22238-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 42.2 |
| 22238YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36 |
| 22238 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 38.7 |
| 22238 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 37 |
| 22238CKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 37.86 |
| 22238MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 35.33 |
| TL22238CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 190 | 340 | 92 | 35.5 |
| 22238KYMW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36 |
| 22238 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 37 |
| 22238EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 37 |
| 22238 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36.5 |
| 22238YMW33 L | Механически обработанный сепаратор из легкого сплава. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36 |
| TL22238CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 35.5 |
| 22238YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36 |
| 22238-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36.13 |
| 22238CC5S3W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Рабочая температура (термическая стабилизация) до 300°C. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 38.7 |
| 22238KYMW33C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36 |
| 22238KYMW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 340 | 92 | 36 |
Модификации подшипника 22238-E1-K + H3138 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
