Роликовый подшипник 23996 KCW33

Подшипник 23996 KCW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23996, размер 480*650*128 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 480 мм
Наружный диаметр: 650 мм
Ширина: 128 мм
Масса: 130 кг

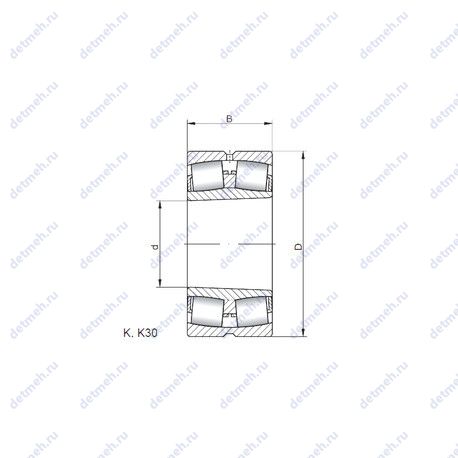

Подшипник 23996 KCW33 чертеж — Чертеж подшипника 23996 KCW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 23996 KCW33

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Масса - 130 кг;
Ширина наружной обоймы (C) - 128 мм.;
Ширина (высота) (B) - 128 мм.;
Высота. мм - 128;
Внешний диаметр - 650. мм;
Внутренний диаметр - 480. мм;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 23996 kcw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 480x650x128;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 510 об/мин;
Частота вращения предельная при пластичной смазке - 410 об/мин;
Грузоподъемность статическая - 5700 кн;
Грузоподъемность динамическая - 2530 кн;

В таблице приведены основные размеры подшипника 23996 KCW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23996 KCW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23996	Основное исполнение.	480	650	128	123
23996R	Роликовый радиальный сферический подшипник, двухрядный.	480	650	128	123
23996E	Роликовый радиальный сферический подшипник, двухрядный.	480	650	128	126
23996K	Коническое внутреннее отверстие, конусность 1:12.	480	650	128	119
23996EK	Коническое внутреннее отверстие, конусность 1:12.	480	650	128	126
23996RK	Коническое внутреннее отверстие, конусность 1:12.	480	650	128	119
23996YMB	Штампованный сепаратор из листовой латуни.	480	650	128	121
23996W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	650	128	125
23996CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	480	650	128	121
23996 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	650	128	130
23996CAKE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	480	650	128	121
23996-B-MB	Роликовый радиальный сферический подшипник, двухрядный.	480	650	128	126
23996 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	650	128	125
23996-B-K-MB	Коническое внутреннее отверстие, конусность 1:12.	480	650	128	121
23996 CA/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	650	128	125
23996CCW33MB	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	650	128	130
23996-MB-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	650	128	128
23996 CAK/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	480	650	128	125
23996-K-MB-W33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	650	128	128
23996YMBW507C08	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	480	650	128	121.3
23996KYMBW507C08	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	480	650	128	121.3
23996 KCW33+H3996	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	650	128	130
23996-B-K-MB+H3996	Коническое внутреннее отверстие, конусность 1:12.	480	650	128	191.2
23996 KCW33+AH3996	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	480	650	128	130
23996 EKW33+OH3996	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	450	650	128	185
23996-B-K-MB+AH3996	Коническое внутреннее отверстие, конусность 1:12.	480	650	128	146.7
23996-B-K-MB + AH3996-H	Коническое внутреннее отверстие, конусность 1:12.	480	650	128	121
23996-B-K-MB + H3996-HG	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	480	650	128	121

Модификации подшипника 23996 KCW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
