Роликовый подшипник 23938 KCW33+H3938
Подшипник 23938 KCW33+H3938 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23938, размер 190*260*52 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

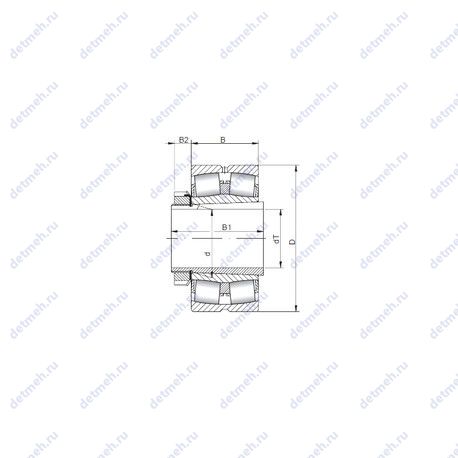

Таблица размеров и характеристик подшипника 23938 KCW33+H3938
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Прочие характеристики:
- Количество дорожек качения: 2
- Размеры. мм: 190x260x52
- Уплотнение: нет
- Размер (B1): 89 мм.
- Размер (B2): 31 мм.
Классификация:
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23938 kcw33+h3938
- Нагрузка: радиальная
- Тип: сферический
- Основной тип: роликовый радиальный сферический
Габаритные и посадочные размеры:
- Внутренний диаметр: 190 мм
- Внешний диаметр: 260 мм
- Высота. мм: 52
- Масса: 8.3 кг
- Ширина (высота) (B): 52 мм
- Ширина наружной обоймы (C): 52 мм
- Внутренний диаметр (d1): 170
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Габаритные и посадочные размеры:
- Внешний диаметр: 260 мм
- Внутренний диаметр (d1): 170
- Внутренний диаметр: 190 мм
- Высота. мм: 52
- Масса: 8.3 кг
- Ширина (высота) (B): 52 мм
- Ширина наружной обоймы (C): 52 мм
Классификация:
- Тела качения: ролики
- Форма роликов: бочкообразные
- Тип: сферический
- Обозначение: 23938 kcw33+h3938
- Нагрузка: радиальная
- Основной тип: роликовый радиальный сферический
Прочие характеристики:
- Размеры. мм: 190x260x52
- Размер (B2): 31 мм.
- Размер (B1): 89 мм.
- Количество дорожек качения: 2
- Уплотнение: нет
Пропускная способность:
- Грузоподъемность динамическая: 414 кн
- Грузоподъемность статическая: 800 кн
- Частота вращения предельная при пластичной смазке: 1700 об/мин
- Частота вращения предельная при жидкой смазке: 2200 об/мин
В таблице приведены основные размеры подшипника 23938 KCW33+H3938, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23938 KCW33+H3938
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23938 | Основное исполнение. | 190 | 260 | 52 | 8.6 |
| 23938R | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 260 | 52 | 8.4 |
| 23938K | Коническое внутреннее отверстие, конусность 1:12. | 190 | 260 | 52 | 8.3 |
| 23938AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 260 | 52 | 8.46 |
| 23938YM | Штампованный сепаратор из листовой латуни. | 190 | 260 | 52 | 8.1 |
| 23938RK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 260 | 52 | 8.1 |
| 23938AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 260 | 52 | 8.46 |
| 23938W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.4 |
| 23938CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 190 | 260 | 52 | 8.03 |
| 23938 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
| 23938YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.1 |
| 23938CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 190 | 260 | 52 | 8.03 |
| 23938MBW23 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 190 | 260 | 52 | 8.31 |
| 23938-S-MB | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 260 | 52 | 8.4 |
| 23938 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.4 |
| 23938 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
| 23938YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.1 |
| 23938-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.06 |
| 23938-S-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 190 | 260 | 52 | 8.1 |
| 23938 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
| 23938 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.05 |
| 23938-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.46 |
| 23938YMW33W94AC3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.1 |
| 23938 EKW33+H3938 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 260 | 52 | 14.5 |
| 23938 KCW33+AH3938 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
Модификации подшипника 23938 KCW33+H3938 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23938 KCW33+H3938
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| CX | 23938 KCW33+H3938 | 190 | 260 | 52 | ISO |
| ISO | 23938 KCW33+H3938 | 190 | 260 | 52 | ISO |
Аналог подшипника 23938 KCW33+H3938 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN3938MBKR | 190 | 260 | 52 | Проточка на внешнем кольце для смазки | ||
| NN3938MB | 190 | 260 | 52 | |||
| NN3938C1NAP4 | 190 | 260 | 52 |
