Роликовый подшипник 23938-MB-W33
Подшипник 23938-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23938, размер 190*260*52 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

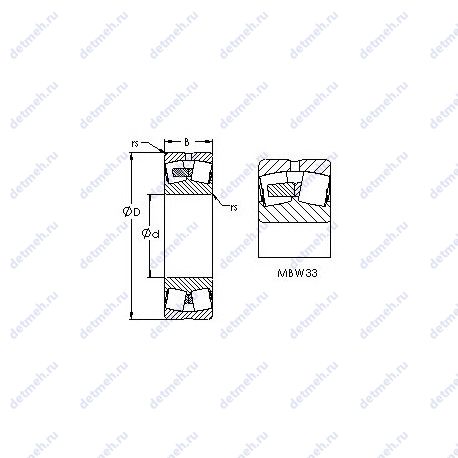

Таблица размеров и характеристик подшипника 23938-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 4.28
- Расчетный коэффициент (e): 0.16
- Расчетный коэффициент (Y0): 4.19
- Расчетный коэффициент (Y2): 6.37
Габаритные и посадочные размеры:
- Высота. мм: 52
- Ширина (высота) (B): 52 мм
- Ширина наружной обоймы (C): 52 мм.
- Масса: 8.46 кг
- Внешний диаметр: 260 мм
- Внутренний диаметр: 190 мм
Прочие характеристики:
- Размер (r1 min.): 2 мм
- Размер (r2 min.): 2 мм
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 190x260x52
Пропускная способность:
- Грузоподъемность динамическая: 406 кн
- Грузоподъемность статическая: 795 кн
- Частота вращения предельная: 2600 об/мин
Классификация:
- Форма роликов: бочкообразные
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 23938-mb-w33
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Классификация:
- Тип: сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 23938mbw33
- Основной тип: роликовый радиальный сферический
- Форма роликов: бочкообразные
Прочие характеристики:
- Basic Radial Load Factor e: 0.19
- Basic Radial Load Factor Y1: 3.6
- Basic Radial Load Factor Y2: 5.4
- Basic Radial Load Factor Y0: 3.6
- Материал: 52100 chrome steel. or equivalent
- Размеры. мм: 190x260x52
- Тип подшипника: straight bore. lube groove and holes
- Диаметр отверстия: 190.0000
- Радиус (мин): 2.000
- Номинальная динамическая нагрузка: 447.000
- Номинальная статическая нагрузка: 863.500
- Максимальная скорость (смазка): 1
- Максимальная скорость (масло): 2
Габаритные и посадочные размеры:
- Внутренний диаметр: 190 мм
- Внешний диаметр: 260 мм
- Высота. мм: 52
- Внешний диаметр: 260.0000 мм
- Ширина: 52.0000 мм
- Масса: 8.060
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 260
- ROLEK Внутренний диаметр: 190
- ROLEK Ширина: 52
- ROLEK Масса: 8.3
- ROLEK r1.2 min: 2
В таблице приведены основные размеры подшипника 23938-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23938-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23938 | Основное исполнение. | 190 | 260 | 52 | 8.6 |
| 23938R | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 260 | 52 | 8.4 |
| 23938K | Коническое внутреннее отверстие, конусность 1:12. | 190 | 260 | 52 | 8.3 |
| 23938YM | Штампованный сепаратор из листовой латуни. | 190 | 260 | 52 | 8.1 |
| 23938RK | Коническое внутреннее отверстие, конусность 1:12. | 190 | 260 | 52 | 8.1 |
| 23938AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 260 | 52 | 8.46 |
| 23938W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.4 |
| 23938AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 260 | 52 | 8.46 |
| 23938CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 190 | 260 | 52 | 8.03 |
| 23938 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.4 |
| 23938-S-MB | Роликовый радиальный сферический подшипник, двухрядный. | 190 | 260 | 52 | 8.4 |
| 23938CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 190 | 260 | 52 | 8.03 |
| 23938MBW23 | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 190 | 260 | 52 | 8.31 |
| 23938YMW33 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.1 |
| 23938 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
| 23938 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
| 23938YMW33C3 | Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.1 |
| 23938 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
| 23938-S-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 190 | 260 | 52 | 8.1 |
| 23938 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.05 |
| 23938-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.46 |
| 23938YMW33W94AC3 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.1 |
| 23938 EKW33+H3938 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 170 | 260 | 52 | 14.5 |
| 23938 KCW33+H3938 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
| 23938 KCW33+AH3938 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 190 | 260 | 52 | 8.3 |
Модификации подшипника 23938-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23938-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| AST | 23938-MB-W33 | 190 | 260 | 52 | ISO |
| NKE | 23938-MB-W33 | 190 | 260 | 52 | ISO |
| NIS | 23938-MB-W33 | 190 | 260 | 52 | ISO |
Аналог подшипника 23938-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN3938MBKR | 190 | 260 | 52 | Проточка на внешнем кольце для смазки | ||
| NN3938MB | 190 | 260 | 52 | |||
| NN3938C1NAP4 | 190 | 260 | 52 |
