Роликовый подшипник 23930 KCW33

Подшипник 23930 KCW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23930, размер 150*210*45 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 150 мм
Наружный диаметр: 210 мм
Ширина: 45 мм
Масса: 4.81 кг

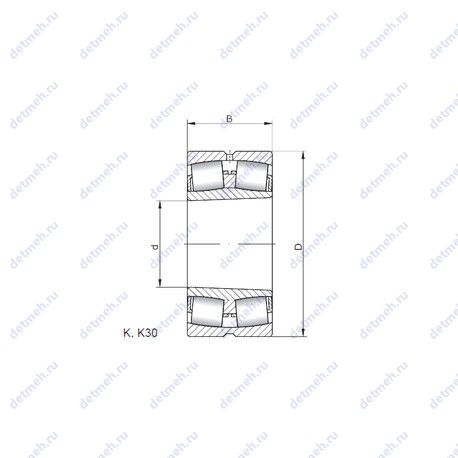

Подшипник 23930 KCW33 чертеж — Чертеж подшипника 23930 KCW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 23930 KCW33

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Масса - 4.81 кг;
Ширина наружной обоймы (C) - 45 мм;
Ширина (высота) (B) - 45 мм;
Высота. мм - 45;
Внешний диаметр - 210 мм;
Внутренний диаметр - 150 мм;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 23930 kcw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 150x210x45;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 2550 об/мин;
Частота вращения предельная при пластичной смазке - 1900 об/мин;
Грузоподъемность статическая - 622 кн;
Грузоподъемность динамическая - 334 кн;

В таблице приведены основные размеры подшипника 23930 KCW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23930 KCW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23930R	Роликовый радиальный сферический подшипник, двухрядный.	150	210	45	5.09
23930AX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	150	210	45	5.01
23930RK	Коническое внутреннее отверстие, конусность 1:12.	150	210	45	4.93
23930AXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	150	210	45	5.01
23930W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	210	45	4.97
23930 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	210	45	4.97
23930 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	150	210	45	4.81

Модификации подшипника 23930 KCW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
NN3930MBKR	150	210	45	Проточка на внешнем кольце для смазки
NN3930MB	150	210	45
NN3930KC1NAP4	150	210	45	Проточка на внешнем кольце для смазки
NN3930C1NAP4	150	210	45
NN3930KD1C9NAP4	150	210	45	Проточка на внешнем кольце для смазки
