Роликовый подшипник NN3930MB

Подшипник NN3930MB — это импортный роликовый радиальный цилиндрический подшипник, двухрядный, обозначение основновного исполнения 3930, размер 150*210*45 мм.

Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 150 мм
Наружный диаметр: 210 мм
Ширина: 45 мм
Масса: 4.47 кг

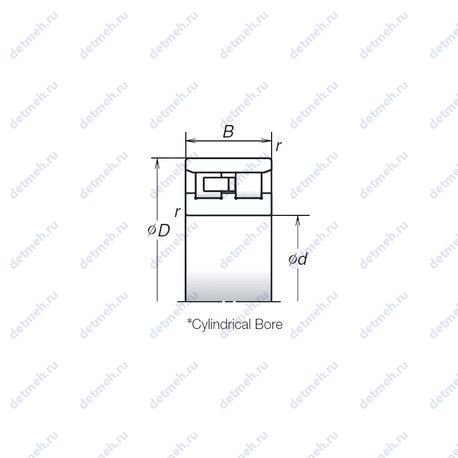

Подшипник NN3930MB чертеж — Чертеж подшипника NN3930MB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NN — Двухрядный цилиндрический роликовый подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NN3930MB

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Габаритные и посадочные размеры:

Масса - 4.47 кг;
Наружный диаметр (E) - 195 мм.;
Радиус наружней фаски - 2 мм;
Ширина (высота) (B) - 45 мм;
Ширина наружной обоймы (C) - 45 мм;
Высота. мм - 45;
Внешний диаметр - 195 мм;
Внутренний диаметр - 150 мм;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nn3930mb;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 490 кн;
Частота вращения предельная при пластичной смазке - 4 200 об/мин;
Частота вращения предельная при жидкой смазке - 5 000 об/мин;
Грузоподъемность динамическая - 262 кн;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 150x195x45;

В таблице приведены основные размеры подшипника NN3930MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника NN3930MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3930MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	150	210	45	4.47
NN3930C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	150	210	45	4.79
NN3930KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	150	210	45	4.43
NN3930KD1C9NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	150	210	45	4.43

Модификации подшипника NN3930MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
23930AX	150	210	45
23930AXK	150	210	45	Проточка на внешнем кольце для смазки
23930 CW33	150	210	45
23930 KCW33	150	210	45	Проточка на внешнем кольце для смазки
23930W33	150	210	45
23930 KW33	150	210	45	Проточка на внешнем кольце для смазки
23930R	150	210	45
23930RK	150	210	45	Проточка на внешнем кольце для смазки
