Роликовый подшипник 22340-MB-W33
Подшипник 22340-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22340, размер 200*420*138 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

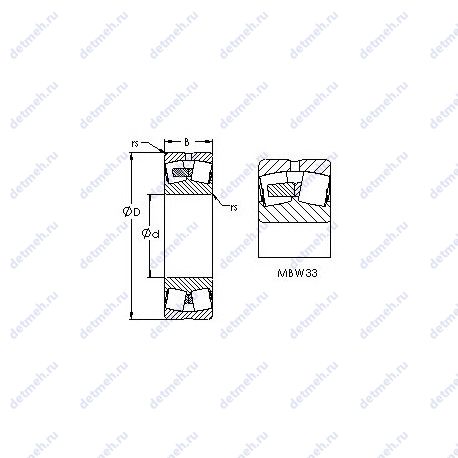

Таблица размеров и характеристик подшипника 22340-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 1.9
- Расчетный коэффициент (e): 0.36
- Расчетный коэффициент (Y0): 1.8
- Расчетный коэффициент (Y2): 2.7
Габаритные и посадочные размеры:
- Высота. мм: 138
- Ширина (высота) (B): 138 мм.
- Ширина наружной обоймы (C): 138 мм.
- Масса: 99 кг
- Внешний диаметр: 420 мм
- Внутренний диаметр: 200 мм
Прочие характеристики:
- Размер (r1 min.): 5 мм
- Размер (r2 min.): 5 мм
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 200x420x138
Пропускная способность:
- Грузоподъемность динамическая: 1820 кн
- Грузоподъемность статическая: 2650 кн
- Частота вращения предельная: 1500 об/мин
Классификация:
- Форма роликов: бочкообразные
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 22340-mb-w33
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Классификация:
- Тип: сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 22340mbw33
- Основной тип: роликовый радиальный сферический
- Форма роликов: бочкообразные
Прочие характеристики:
- Basic Radial Load Factor e: 0.36
- Basic Radial Load Factor Y1: 1.8
- Basic Radial Load Factor Y2: 2.8
- Basic Radial Load Factor Y0: 1.8
- Материал: 52100 chrome steel. or equivalent
- Размеры. мм: 200x420x138
- Тип подшипника: straight bore. lube groove and holes
- Диаметр отверстия: 200.0000
- Радиус (мин): 5.000
- Номинальная динамическая нагрузка: 1.910.000
- Номинальная статическая нагрузка: 2.750.000
- Максимальная скорость (смазка): 1
- Максимальная скорость (масло): 1
Габаритные и посадочные размеры:
- Внутренний диаметр: 200 мм
- Внешний диаметр: 420 мм
- Высота. мм: 138
- Внешний диаметр: 420.0000 мм
- Ширина: 138.0000 мм
- Масса: 93.400
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 420
- ROLEK Внутренний диаметр: 200
- ROLEK Ширина: 138
- ROLEK Масса: 95
- ROLEK r1.2 min: 4
В таблице приведены основные размеры подшипника 22340-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 22340-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 22340 | Основное исполнение. | 200 | 420 | 138 | 95 |
| 22340E | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 420 | 138 | 93.7 |
| 22340B | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 420 | 138 | 93.2 |
| 22340R | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 420 | 138 | 95.4 |
| 22340EK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 420 | 138 | 93.7 |
| 22340BK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 420 | 138 | 91.2 |
| 22340RK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 420 | 138 | 93.5 |
| 22340 K | Коническое внутреннее отверстие, конусность 1:12. | 200 | 420 | 138 | 95 |
| 22340YMB | Штампованный сепаратор из листовой латуни. | 200 | 420 | 138 | 93 |
| 22340-MB | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 420 | 138 | 94.96 |
| 22340-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 420 | 138 | 89.4 |
| 22340RHA | Роликовый радиальный сферический подшипник, двухрядный. | 200 | 420 | 138 | 88.1 |
| 22340W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 92.5 |
| 22340 VA | Исполнение для конкретной области применения. | 200 | 420 | 138 | 95 |
| 22340CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 200 | 420 | 138 | 92.6 |
| 22340RHAK | Коническое внутреннее отверстие, конусность 1:12. | 200 | 420 | 138 | 86.2 |
| 22340MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 92 |
| 22340 KVA | Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения. | 200 | 420 | 138 | 95 |
| 22340 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 92.5 |
| 22340EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 47.5 |
| 22340UAVS2 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C. | 200 | 420 | 138 | 95.2 |
| 22340CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 200 | 420 | 138 | 92.6 |
| 22340 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 90.4 |
| 22340-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 200 | 420 | 138 | 87.4 |
| 22340-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 200 | 420 | 138 | 89.5 |
| 22340EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 46.77 |
| 22340CW33MB | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 110 |
| 22340MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 91.4 |
| 22340 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 90.4 |
| 22340 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 95 |
| 22340 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 93 |
| 22340-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 97 |
| 22340-A-MA-T41A | Механически обработанный сепаратор из текстолита. | 200 | 420 | 138 | 92.4 |
| 22340MAC4F80W33 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Механически обработанный сепаратор из стали или специального чугуна. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 97.28 |
| 22340YMBW33W45A | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 93 |
| 22340KYMBW33W45A | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 93 |
| 22340 EKW33+H2340 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 180 | 420 | 138 | 107 |
| 22340 KCW33+H2340 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 90.4 |
| 22340YMBW33W45AC4 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 200 | 420 | 138 | 93 |
| 22340-E1-JPA-T41A | Штампованный сепаратор из стального листа. Механически обработанный сепаратор из текстолита. | 200 | 420 | 138 | 89.4 |
Модификации подшипника 22340-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 22340-MB-W33
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| AST | 22340-MB-W33 | 200 | 420 | 138 | ISO |
| NKE | 22340-MB-W33 | 200 | 420 | 138 | ISO |
| NIS | 22340-MB-W33 | 200 | 420 | 138 | ISO |
Аналог подшипника 22340-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
