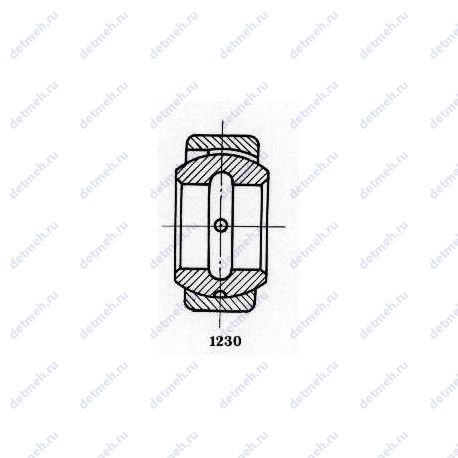

Шарнирный подшипник 1 ШСП10
Подшипник 1 ШСП10 — это отечественный шарнирный подшипник, обозначение основновного исполнения ШСП10, размер 10*30*10 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 10 мм
Наружный диаметр: 30 мм
Ширина: 10 мм
Масса: 0.012 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс ШСП — С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 1 ШСП10
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"
Прочие характеристики:
- ГОСТ: ту 37.553.130
- A (град) Допускаемый угол перекоса: 12
- Материал Марка стали: шх-15
- Уплотнение: нет
- Номер по ГОСТ: 1-шсп10
Габаритные и посадочные размеры:
- C (мм) Ширина наружного кольца: 6
- r1 min (мм) Радиус фаски: 0.5
- r min (мм) Радиус фаски: 1
- m (кг) Масса: 0.012
- В (мм) Ширина: 9
- D (мм) Наружный диаметр: 20
- d (мм) Внутренний диаметр: 10
- Ширина наружной обоймы (C): 10 мм.
- Масса: 0.012 кг
- Ширина (высота) (B): 14 мм.
- Внешний диаметр: 30. мм
- Внутренний диаметр: 10. мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 40.5
- C (kN) Грузоподъемность динамическая: 8.15
Классификация:
- Основной тип: шарнирный
- Обозначение: 1 шсп10
В таблице приведены основные размеры подшипника 1 ШСП10, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1 ШСП10
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| ШСП10 | Основное исполнение. | 10 | 20 | 9 | 0.012 |
| 2ШСП10 | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. | 10 | 30 | 10 | 0.052 |
| ЕШСП10 | Шарнирный подшипник. | 10 | 19 | 6 | 0.012 |
| ШСП10К | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 20 | 6 | 0.012 |
| 2ШСП10К | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 30 | 10 | 0.052 |
| ЕШСП10К | Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 19 | 6 | 0.012 |
Модификации подшипника 1 ШСП10 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
