Шарнирный подшипник ШСП10
Подшипник ШСП10 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 10*20*9 мм.
Импортный аналог - GE10DO.
Стоимость подшипника отправляется по запросу
Узнать цену

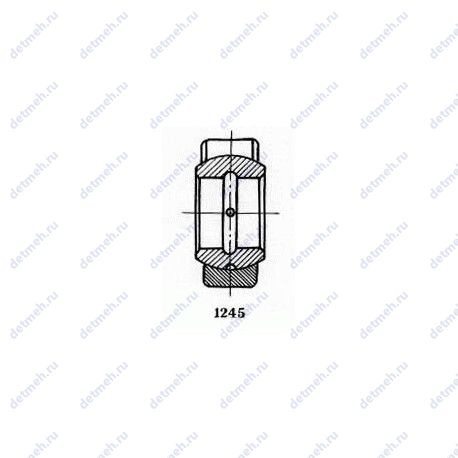

Префикс ШСП — С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника ШСП10
Производитель ГПЗ-3+
ОАО "Саратовский подшипниковый завод"
Габаритные и посадочные размеры:
- В (мм) Ширина: 9
- d (мм) Внутренний диаметр: 10
- D (мм) Наружный диаметр: 20
- (с) ширина внутреннего кольца. мм: 9
- m (кг) Масса: 0.012
- r min (мм) Радиус фаски: 1
- r1 min (мм) Радиус фаски: 0.5
- C (мм) Ширина наружного кольца: 6
- Ширина (высота) (B): 6
- Внутренний диаметр: 10 мм
- Внешний диаметр: 20 мм
- Радиус наружней фаски: 0.5
- Масса: 0.012 кг
Прочие характеристики:
- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм: 13
- (d2) диаметр сфер колец подшипника. мм: 16
- ГОСТ: ту 37.006.087, ту 37.553.130, ГОСТ 3635, ту4649-020-05808824
- Материал Марка стали: шх-15
- A (град) Допускаемый угол перекоса: 12
- Номер по ГОСТ: шсп10
- Размеры. мм: 10x20x6
Классификация:
- Обозначение: шсп10
- Основной тип: шарнирный
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 8.15
- Co (kN) Грузоподъемность статическая: 40.5
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Прочие характеристики:
- Поверхностью скольжения: сталь-сталь
- Номер по : шсп10
- Размер r/min. мм: 1
- Размер r1/min. мм: 0.5
- ALF. град: 12
- Поверхность скольжения: сталь/сталь
Габаритные и посадочные размеры:
- Внутренний диаметр: 10 мм
- Внешний диаметр: 20 мм
- Масса: 0.012 кг
- Ширина: 9/6 мм
Классификация:
- Основной тип: шарнирный
Пропускная способность:
- Грузоподъемность динамическая. Н: 8150
- Грузоподъемность статическая. Н: 40500
В таблице приведены основные размеры подшипника ШСП10, технические характеристики и номинальные значения.
Таблица модификаций подшипника ШСП10
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2ШСП10 | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. | 10 | 30 | 10 | 0.052 |
| ЕШСП10 | Шарнирный подшипник. | 10 | 19 | 6 | 0.012 |
| ШСП10К | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 20 | 6 | 0.012 |
| 1 ШСП10 | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. | 10 | 30 | 10 | 0.012 |
| 2ШСП10К | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 30 | 10 | 0.052 |
| ЕШСП10К | Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 10 | 19 | 6 | 0.012 |
Модификации подшипника ШСП10 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника ШСП10
Аналог подшипника ШСП10 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
