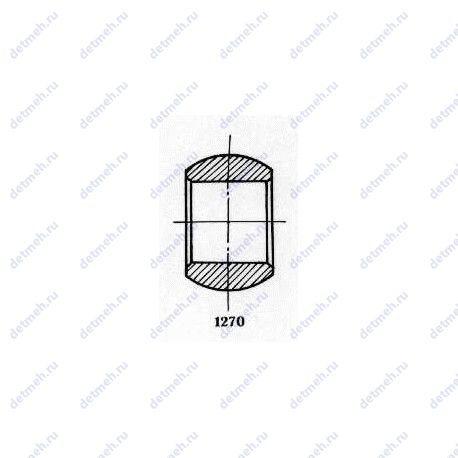

Модификация 1-Ш20 ЮТВК — это отечественный шарнирный подшипник, основное конструктивное исполнение - Ш20.
Размер подшипника: 20*35*12/16 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Префикс Ш — Без отверстий и канавок для смазки. Суффикс Т — Температура отпуска: 200°, Рабочая температура: 160° Суффикс Ю — Одно или два кольца из нержавеющей стали. Суффикс ВК — Отдельное внутреннее кольцо шарнирного подшипника.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
---|---|---|---|---|---|
1-Ш20 ЮВК | Без отверстий и канавок для смазки. Одно или два кольца из нержавеющей стали. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 35 | 12/16 | 0.04 |
2Ш20 | Без отверстий и канавок для смазки. Нормы шумности | 20 | 47 | 26 | 0.19 |
2Ш20 Ю2УТВК | Без отверстий и канавок для смазки. Нормы шумности Температура отпуска: 200°, Рабочая температура: 160° Уменьшенный внутренний осевой зазор. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром). Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 29 | 26 | 0.0928 |
НУ2Ш20 ВК | Малый внутренний зазор. Уменьшенный внутренний осевой зазор. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 47 | 26 | 0.19 |
НУ2Ш20 ЮТВК | Малый внутренний зазор. Температура отпуска: 200°, Рабочая температура: 160° Уменьшенный внутренний осевой зазор. Одно или два кольца из нержавеющей стали. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 47 | 26 | 0.19 |
Ш20 | Без отверстий и канавок для смазки. Нормы шумности | 20 | 35 | 12 | 0.065 |
Ш20 Е | Без отверстий и канавок для смазки. Нормы шумности Сепаратор из текстолита. | 20 | 35 | 12 | 0.035 |
Ш20 ЕВК | Без отверстий и канавок для смазки. Нормы шумности Сепаратор из текстолита. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 35 | 12/16 | 0.04 |
Ш20 ЮВК | Без отверстий и канавок для смазки. Нормы шумности Одно или два кольца из нержавеющей стали. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 35 | 12/16 | 0.04 |
Ш20 ЮТ | Без отверстий и канавок для смазки. Нормы шумности Температура отпуска: 200°, Рабочая температура: 160° Одно или два кольца из нержавеющей стали. | 20 | 35 | 16 | 0.065 |
Ш20 ЮТВК | Без отверстий и канавок для смазки. Нормы шумности Температура отпуска: 200°, Рабочая температура: 160° Одно или два кольца из нержавеющей стали. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 35 | 16 | 0.035 |
Ш20 Ю | Без отверстий и канавок для смазки. Нормы шумности Одно или два кольца из нержавеющей стали. | 20 | 35 | 12 | 0.065 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
Так же могут отличаться технические требования:
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
Прочие характеристики:
Габаритные и посадочные размеры:
