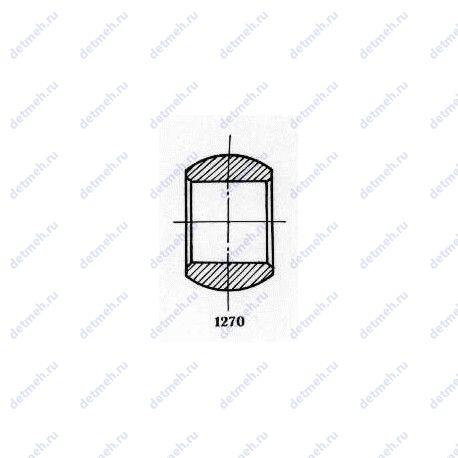

Подшипник 1-Ш20 ЮВК ГОСТ
Модификация 1-Ш20 ЮВК — это отечественный шарнирный подшипник, основное конструктивное исполнение - Ш20.
Размер подшипника: 20*35*12/16 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 20 мм
Наружный диаметр: 35 мм
Ширина: 12/16 мм
Масса: 0.04 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 1-Ш20 ЮВК
Префикс Ш — Без отверстий и канавок для смазки. Суффикс Ю — Одно или два кольца из нержавеющей стали. Суффикс ВК — Отдельное внутреннее кольцо шарнирного подшипника.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 1-Ш20 ЮВК
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1-Ш20 ЮТВК | Без отверстий и канавок для смазки. Температура отпуска: 200°, Рабочая температура: 160° Одно или два кольца из нержавеющей стали. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 35 | 12/16 | 0.04 |
| 2Ш20 | Без отверстий и канавок для смазки. Нормы шумности | 20 | 47 | 26 | 0.19 |
| 2Ш20 Ю2УТВК | Без отверстий и канавок для смазки. Нормы шумности Температура отпуска: 200°, Рабочая температура: 160° Уменьшенный внутренний осевой зазор. Поверхность скольжения – нержавеющая сталь/серебро (покрытие сферы внутреннего кольца серебром). Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 29 | 26 | 0.0928 |
| НУ2Ш20 ВК | Малый внутренний зазор. Уменьшенный внутренний осевой зазор. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 47 | 26 | 0.19 |
| НУ2Ш20 ЮТВК | Малый внутренний зазор. Температура отпуска: 200°, Рабочая температура: 160° Уменьшенный внутренний осевой зазор. Одно или два кольца из нержавеющей стали. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 47 | 26 | 0.19 |
| Ш20 | Без отверстий и канавок для смазки. Нормы шумности | 20 | 35 | 12 | 0.065 |
| Ш20 Е | Без отверстий и канавок для смазки. Нормы шумности Сепаратор из текстолита. | 20 | 35 | 12 | 0.035 |
| Ш20 ЕВК | Без отверстий и канавок для смазки. Нормы шумности Сепаратор из текстолита. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 35 | 12/16 | 0.04 |
| Ш20 ЮВК | Без отверстий и канавок для смазки. Нормы шумности Одно или два кольца из нержавеющей стали. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 35 | 12/16 | 0.04 |
| Ш20 ЮТ | Без отверстий и канавок для смазки. Нормы шумности Температура отпуска: 200°, Рабочая температура: 160° Одно или два кольца из нержавеющей стали. | 20 | 35 | 16 | 0.065 |
| Ш20 ЮТВК | Без отверстий и канавок для смазки. Нормы шумности Температура отпуска: 200°, Рабочая температура: 160° Одно или два кольца из нержавеющей стали. Отдельное внутреннее кольцо шарнирного подшипника. | 20 | 35 | 16 | 0.035 |
| Ш20 Ю | Без отверстий и канавок для смазки. Нормы шумности Одно или два кольца из нержавеющей стали. | 20 | 35 | 12 | 0.065 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица размеров и характеристик подшипника 1-Ш20 ЮВК
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-3
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
- Основной тип - шарнирный;
Прочие характеристики:
- Номер по ГОСТ - 1-ш20 ювк;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 20 мм;
- Внешний диаметр - 29 мм;
- Ширина (высота) (B) - 16 мм.;
- Масса - 0.035 кг;
