Роликовый подшипник NN3021MB

Подшипник NN3021MB — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 3021, размер 105*160*41 мм.

Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 105 мм
Наружный диаметр: 160 мм
Ширина: 41 мм
Масса: 2.88 кг

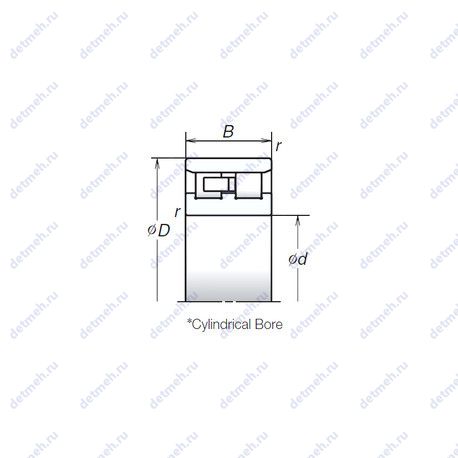

Подшипник NN3021MB чертеж — Чертеж подшипника NN3021MB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NN — Двухрядный цилиндрический роликовый подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NN3021MB

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Габаритные и посадочные размеры:

Масса - 2.88 кг;
Наружный диаметр (E) - 146 мм.;
Радиус наружней фаски - 2 мм;
Ширина (высота) (B) - 41 мм;
Ширина наружной обоймы (C) - 41 мм;
Высота. мм - 41;
Внешний диаметр - 146 мм;
Внутренний диаметр - 105 мм;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nn3021mb;
Тела качения - ролики;

Пропускная способность:

Грузоподъемность статическая - 310 кн;
Частота вращения предельная при пластичной смазке - 5 700 об/мин;
Частота вращения предельная при жидкой смазке - 6 800 об/мин;
Грузоподъемность динамическая - 192 кн;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 105x146x41;

В таблице приведены основные размеры подшипника NN3021MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника NN3021MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3021	Двухрядный цилиндрический роликовый подшипник.	105	160	41	2.89
NN3021K	Коническое внутреннее отверстие, конусность 1:12.	105	160	41	2.8
NN3021TB	Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита.	105	160	41	2.69
NN3021ZTB	Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	105	160	41	2.342
NN3021/W33	Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	105	160	41	2.8
NN3021TBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	105	160	41	2.69
NN3021MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	105	160	41	2.88
NN3021K/W33	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	105	160	41	2.8
NN3021ZTBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	105	160	41	2.342
NN3021C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	105	160	41	2.89
NN3021KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	105	160	41	2.89
NN 3021 TN9/SP	Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	105	160	41	2.7
NN 3021 KTN9/SP	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	105	160	41	2.7
NN3021-AS-K-M-SP	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий.	105	160	41	2.84

Модификации подшипника NN3021MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Дополнительная информация

Расшифровки обозначений NSK
