Роликовый подшипник NN3021/W33

Подшипник NN3021/W33 — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 3021, размер 105*160*41 мм.

Стандарт: ISO
Бренд: CYSD
Внутренний диаметр: 105 мм
Наружный диаметр: 160 мм
Ширина: 41 мм
Масса: 2.8 кг

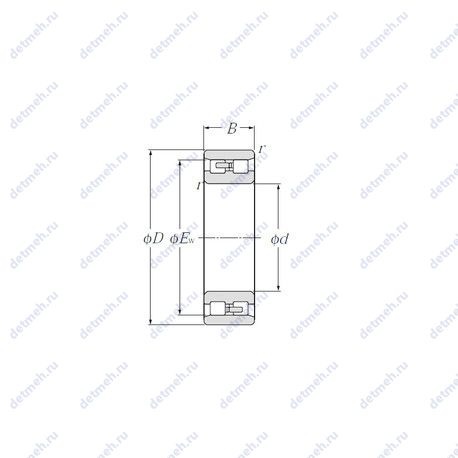

Подшипник NN3021/W33 чертеж — Чертеж подшипника NN3021/W33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NN — Двухрядный цилиндрический роликовый подшипник Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NN3021/W33

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Габаритные и посадочные размеры:

Ширина (высота) (B) - 41 мм;
Наружный диаметр (Ew) - 146 мм.;
Масса - 2.8 кг;
Ширина наружной обоймы (C) - 41 мм;
Высота. мм - 41;
Внешний диаметр - 160 мм;
Внутренний диаметр - 105 мм;

Пропускная способность:

Грузоподъемность радиальная динамическая (C) - 290 кн;
Частота вращения предельная при жидкой смазке - 4300 об/мин;
Частота вращения предельная при пластичной смазке - 3600 об/мин;
Грузоподъемность динамическая - 180 кн;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 105x160x41;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nn3021/w33;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NN3021/W33, технические характеристики и номинальные значения.

Таблица модификаций подшипника NN3021/W33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3021	Двухрядный цилиндрический роликовый подшипник.	105	160	41	2.89
NN3021K	Коническое внутреннее отверстие, конусность 1:12.	105	160	41	2.8
NN3021MB	Двухрядный цилиндрический роликовый подшипник.	105	160	41	2.88
NN3021TB	Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита.	105	160	41	2.69
NN3021ZTB	Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	105	160	41	2.342
NN3021TBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	105	160	41	2.69
NN3021MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	105	160	41	2.88
NN3021K/W33	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	105	160	41	2.8
NN3021ZTBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	105	160	41	2.342
NN3021C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	105	160	41	2.89
NN3021KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	105	160	41	2.89
NN 3021 TN9/SP	Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	105	160	41	2.7
NN 3021 KTN9/SP	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	105	160	41	2.7
NN3021-AS-K-M-SP	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий.	105	160	41	2.84

Модификации подшипника NN3021/W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
