Роликовый подшипник HH221449/HH221416
Подшипник HH221449/HH221416 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 221449, размер 101.6*200.025*57.531 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 101.6 мм
Наружный диаметр: 200.025 мм
Ширина: 57.531 мм
Масса: 8.29 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс HH — Тяжелее чем тяжёлая серия
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника HH221449/HH221416
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

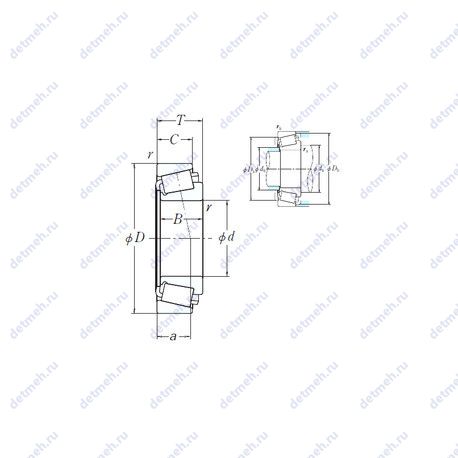

Габаритные и посадочные размеры:
- Ширина (высота) (B): 57.531 мм
- Радиус внутренней фаски (R): 8 мм.
- Радиус наружней фаски: 3.3 мм
- Ширина рабочая (T): 61.912 мм.
- Масса: 8.29 кг
- Ширина наружной обоймы (C): 50.8 мм
- Высота. мм: 61.912
- Внешний диаметр: 200.025 мм
- Внутренний диаметр: 101.6 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 1.8
- Расчетный коэффициент (Y0): 0.99
- Расчетный коэффициент (e): 0.33
Прочие характеристики:
- Размер сопряженных деталей (Db): 188
- Размер сопряженных деталей (da): 131
- Размер сопряженных деталей (db): 113
- Размер сопряженных деталей (Da): 174
- Размер (a): 47 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 101.6x200.025x61.912
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: hh221449/hh221416
- Тела качения: ролики
Пропускная способность:
- Грузоподъемность статическая: 520 кн
- Грузоподъемность динамическая: 390 кн
В таблице приведены основные размеры подшипника HH221449/HH221416, технические характеристики и номинальные значения.
Таблица модификаций подшипника HH221449/HH221416
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| HH221449/10 | Роликовый радиальный подшипник, однорядный. | 101.6 | 190.5 | 57.531 | 7.2 |
| HH221449A/10 | Роликовый радиальный подшипник, однорядный. | 101.6 | 190.5 | 57.531 | 7.26 |
| HH221449/HH221410 | Роликовый радиальный подшипник, однорядный. | 101.6 | 190.5 | 57.531 | 7.06 |
| HH221449A/HH221410 | Роликовый радиальный подшипник, однорядный. | 101.6 | 190.5 | 57.531 | 7.06 |
| HH221449/HH221410-B | Тяжелее чем тяжёлая серия. | 101.6 | 190.5 | 57.531 | 7.46 |
| HH221449/HH221410D+HH221449XB | Тяжелее чем тяжёлая серия. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 101.6 | 190.5 | 104.775 | 15.47 |
| HH221449/HH221410DC+HH221449XA | Тяжелее чем тяжёлая серия. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 101.6 | 190.5 | 104.775 | 15.47 |
Модификации подшипника HH221449/HH221416 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
