Роликовый подшипник EE231400/232025
Подшипник EE231400/232025 — это импортный роликовый радиально-упорный конический подшипник, однорядный, обозначение основновного исполнения 231400, размер 355.6*514.35*66.675 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 355.6 мм
Наружный диаметр: 514.35 мм
Ширина: 66.675 мм
Масса: 44.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника EE231400/232025
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

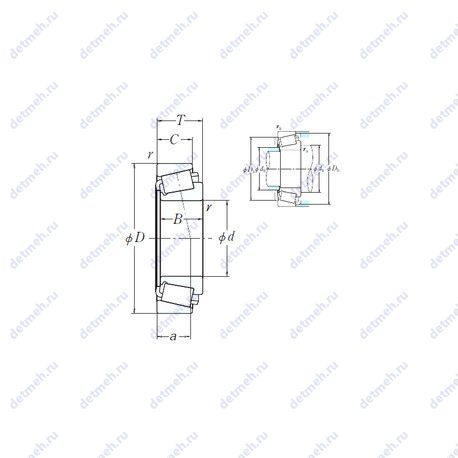

Габаритные и посадочные размеры:
- Ширина (высота) (B): 66.675 мм
- Радиус внутренней фаски (R): 6.4 мм.
- Радиус наружней фаски: 3.3 мм
- Ширина рабочая (T): 74.612 мм.
- Масса: 44.6 кг
- Ширина наружной обоймы (C): 50.8 мм
- Высота. мм: 74.612
- Внешний диаметр: 514.35. мм
- Внутренний диаметр: 355.6 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 1.4
- Расчетный коэффициент (Y0): 0.75
- Расчетный коэффициент (e): 0.44
Прочие характеристики:
- Размер сопряженных деталей (Db): 495
- Размер сопряженных деталей (da): 403
- Размер сопряженных деталей (db): 382
- Размер сопряженных деталей (Da): 478
- Размер (a): 97 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 355.6x514.35x74.612
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Обозначение: ee231400/232025
- Тела качения: ролики
Пропускная способность:
- Грузоподъемность статическая: 1640 кн
- Грузоподъемность динамическая: 795 кн
В таблице приведены основные размеры подшипника EE231400/232025, технические характеристики и номинальные значения.
Таблица модификаций подшипника EE231400/232025
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| EE231400/231975 | Роликовый радиально-упорный конический подшипник, однорядный. | 355.6 | 501.65 | 66.675 | 40.5 |
| EE231400/232000-B | Роликовый радиально-упорный конический подшипник, однорядный. | 355.6 | 508 | 66.675 | 42.45 |
| EE231400/231976CD | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 355.6 | 501.65 | 0 | 82.68 |
| EE231400/232026D+X1S-231401 | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Рабочая температура (термическая стабилизация) до 250°C. | 355.6 | 514.35 | 107.95 | 92.55 |
| EE231400/231976CD+X2S-161400 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Рабочая температура (термическая стабилизация) до 200°C. | 355.6 | 501.65 | 107.95 | 81.86 |
Модификации подшипника EE231400/232025 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
