Роликовый подшипник RC4836

Подшипник RC4836 — это импортный роликовый радиальный подшипник, двухрядный, обозначение основновного исполнения 4836, размер 180*225*46 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 180 мм
Наружный диаметр: 225 мм
Ширина: 46 мм
Масса: 4.3 кг

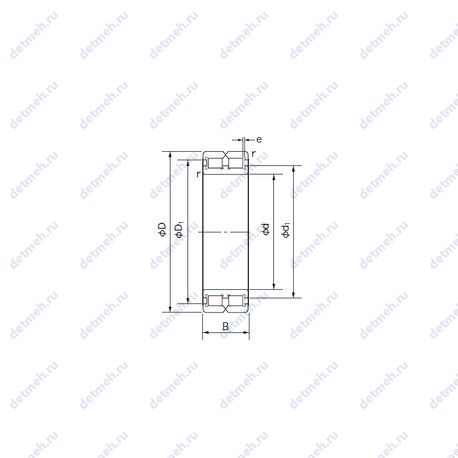

Подшипник RC4836 чертеж — Чертеж подшипника RC4836

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника RC4836

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Пропускная способность:

Грузоподъемность динамическая - 273 кн;
Частота вращения предельная при жидкой смазке - 1100 об/мин;
Частота вращения предельная при пластичной смазке - 550 об/мин;
Грузоподъемность статическая - 695 кн;

Прочие характеристики:

Размер сопряженных деталей (ra max.) - 1;
Размер сопряженных деталей (Da max.) - 217;
Размер сопряженных деталей (da min.) - 188;
Размер (D1) - 209.5 мм.;
Размер (d1) - 199 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 2;
Материал сепаратора - отсутствует;
Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 180x225x46;

Габаритные и посадочные размеры:

Радиус наружней фаски - 1.1 мм.;
Масса - 4.30 кг;
Ширина наружной обоймы (C) - 46 мм;
Ширина (высота) (B) - 46 мм;
Высота. мм - 46;
Внешний диаметр - 225 мм;
Внутренний диаметр - 180 мм;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - rc4836;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника RC4836, технические характеристики и номинальные значения.

Таблица модификаций подшипника RC4836

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
RB4836	Роликовый радиальный подшипник, двухрядный.	180	225	46	4.3
NN4836	Двухрядный цилиндрический роликовый подшипник.	180	225	45	4.09
NA 4836	Игольчатый роликовый подшипник с размерами по ISO 15.	180	225	45	4.2
NN4836 K	Коническое внутреннее отверстие, конусность 1:12.	180	225	45	3.97
DC4836VW	Бессепараторный подшипник. Без кольцевой канавки и смазочных отверстий в наружном кольце.	180	225	45	4.3
RNA 4836	Однорядный игольчатый роликоподшипник с сепаратором.	195	225	45	2.7
SL02 4836	Специальный шариковый подшипник.	180	225	45	4.15
RS-4836E4	Подшипники с двойными защитными шайбами (без возможности смазки) с широким внутренним кольцом, используемые в резиновых блоках корпусов..	180	225	45	4.3
DC4836AVW	Бессепараторный подшипник. Без кольцевой канавки и смазочных отверстий в наружном кольце.	180	225	45	4.3
SL01 4836	Специальный шариковый подшипник.	180	225	45	4.3
NNC4836 V	Бессепараторный подшипник.	180	225	45	4.3
NA4836-XL	Игольчатый роликовый подшипник с размерами по ISO 15. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	180	225	45	4.2
NNCL4836-V	Бессепараторный подшипник.	180	225	45	4.15
RNA4836-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	195	225	45	2.68
NNCF4836-V	Бессепараторный подшипник.	180	225	45	4.2
RSF-4836E4	Роликовый радиальный подшипник, двухрядный.	180	225	45	4.3
NNC 4836 CV	Бессепараторный подшипник.	180	225	45	4.3
NNCF 4836 CV	Бессепараторный подшипник.	180	225	45	4.2
NNCL 4836 CV	Бессепараторный подшипник.	180	225	45	4.1

Модификации подшипника RC4836 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
