Роликовый подшипник NA4836-XL

Подшипник NA4836-XL — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 4836, размер 180*225*45 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 180 мм
Наружный диаметр: 225 мм
Ширина: 45 мм
Масса: 4.2 кг

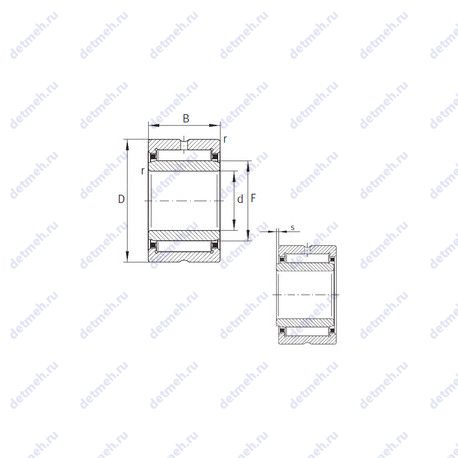

Подшипник NA4836-XL чертеж — Чертеж подшипника NA4836-XL

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NA — Игольчатый роликовый подшипник с размерами по ISO 15 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NA4836-XL

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Габаритные и посадочные размеры:

Масса - 4.2 кг;
Радиус наружней фаски - 1.1 мм;
Ширина (высота) (B) - 45 мм;
Ширина наружной обоймы (C) - 45 мм;
Высота. мм - 45;
Внешний диаметр - 225 мм;
Внутренний диаметр - 180 мм;

Прочие характеристики:

Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.5;
Диаметр отверстия комплекта шариков/роликов (Fw) - 195 мм;
Граничная нагрузка по усталости (Pu) - 80;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 180x225x45;

Пропускная способность:

Частота вращения номинальная - 1 500 об/мин;
Частота вращения предельная - 2 400 об/мин;
Грузоподъемность статическая - 550 кн;
Грузоподъемность динамическая - 219 кн;

Классификация:

Основной тип - роликовый игольчатый;
Обозначение - na4836-xl;
Форма роликов - игольчатые;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NA4836-XL, технические характеристики и номинальные значения.

Таблица модификаций подшипника NA4836-XL

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN4836	Двухрядный цилиндрический роликовый подшипник.	180	225	45	4.09
RC4836	Роликовый игольчатый подшипник, однорядный.	180	225	46	4.3
RB4836	Роликовый игольчатый подшипник, однорядный.	180	225	46	4.3
NA 4836	Игольчатый роликовый подшипник с размерами по ISO 15.	180	225	45	4.2
NN4836 K	Коническое внутреннее отверстие, конусность 1:12.	180	225	45	3.97
DC4836VW	Бессепараторный подшипник. Без кольцевой канавки и смазочных отверстий в наружном кольце.	180	225	45	4.3
RNA 4836	Однорядный игольчатый роликоподшипник с сепаратором.	195	225	45	2.7
DC4836AVW	Бессепараторный подшипник. Без кольцевой канавки и смазочных отверстий в наружном кольце.	180	225	45	4.3
RS-4836E4	Подшипники с двойными защитными шайбами (без возможности смазки) с широким внутренним кольцом, используемые в резиновых блоках корпусов..	180	225	45	4.3
SL02 4836	Специальный шариковый подшипник.	180	225	45	4.15
SL01 4836	Специальный шариковый подшипник.	180	225	45	4.3
NNC4836 V	Бессепараторный подшипник.	180	225	45	4.3
NNCL4836-V	Бессепараторный подшипник.	180	225	45	4.15
NNCF4836-V	Бессепараторный подшипник.	180	225	45	4.2
RNA4836-XL	Однорядный игольчатый роликоподшипник с сепаратором. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из легкого сплава.	195	225	45	2.68
RSF-4836E4	Роликовый игольчатый подшипник, однорядный.	180	225	45	4.3
NNC 4836 CV	Бессепараторный подшипник.	180	225	45	4.3
NNCF 4836 CV	Бессепараторный подшипник.	180	225	45	4.2
NNCL 4836 CV	Бессепараторный подшипник.	180	225	45	4.1

Модификации подшипника NA4836-XL - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
