Подшипник NF2332 ISO

Модификация NF2332 — это импортный роликовый радиальный подшипник, однорядный, основное конструктивное исполнение - 2332.
Отечественный аналог - 12632.
Размер подшипника: 160*340*114 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: ISO
  3. Внутренний диаметрВнутренний диаметр: 160 мм
  4. Наружный диаметрНаружный диаметр: 340 мм
  5. ШиринаШирина: 114 мм
  6. МассаМасса: 57.2 кг

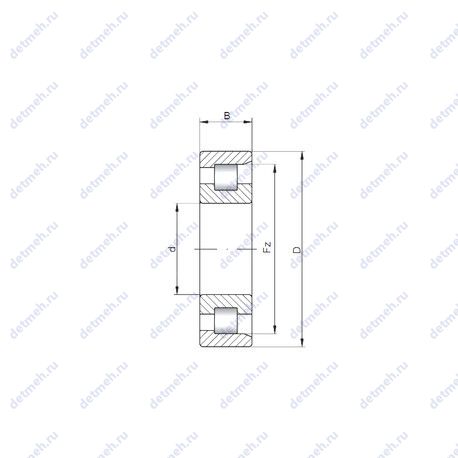

Подшипник NF2332 чертеж
Чертеж подшипника NF2332

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Расшифровка
  3. Модификации
  4. Аналоги
  5. Взаимозаменяемость
  6. Размеры и характеристики

Расшифровка условного обозначения NF2332

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника NF2332

НомерТехнические требованияd,ммD,ммB,ммm,кг
NJ2332 M16034011453.825
NJ2332 MA16034011452.56
NU2332 M16034011452.55
N2332 E16034011453.1
NF2332 E16034011457.2
NH2332 E16034011455.86
NJ2332E16034011454.5
NP2332 E16034011459.6
NU2332E16034011453.1
NUP2332E16034011455.92
NJ2332-E-M116034011452.3
NJ2332-E-M1 + HJ2332-E16034011452.3
NU2332-E-M116034011451.5
RN2332-EX-MPBX16030011432.4
NJ2332Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
16034011454.5
NU2332Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
16034011453.1
N2332Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов
Два смещенных на 180° стопорных паза на наружной поверхности на­ружного кольца подшипника
16034011453.1
NH2332Канавка под стопорное кольцо на наружном кольце подшипника
16034011455.86
NP2332Канавка под стопорное кольцо на наружном кольце подшипника
16034011459.6
NUP2332Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
16034011455.92
NJ2332R16034011453.1
NU2332R16034011453.1
NUP2332R16034011453.1
NJ2332-E-MPA16034011453.5
NJ2332-E-MA616034011453.5
NJ2332-E-MPA+HJ2332-E16034011456.4
NJ2332-E-M6+HJ2332-E16034011456.4
NJ2332-E-MA6+HJ2332-E16034011456.4
NJ2332-VH16034011448.8
NJ2332-E-M616034011453.5
NU2332-E-M616034011453.5
NU2332-E-MA616034011453.5
NU2332-E-MPA16034011453.5
NJ2332EM16034011453.9
NU2332EM16034011453.9
NUP2332EM16034011453.9
NJG 2332 VH16034011450
NCF 2332 ECJB/PEXОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном
16034011450.5
NCF2332ECJBОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном
16034011450.5
NUH 2332 ECMH16034011450.3
NUH2332ECMH/PEX16034011450.5
NJ 2332 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
16034011450.678
NU 2332 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
16034011449.921
NJ 2332 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
16034011453.5
NU 2332 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
16034011453
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника NF2332

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ12632160340114ГОСТ
ISONF2332160340114ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника NF2332

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
NJ2332 M160340114
NJ2332 MA160340114
NU2332 M160340114
N2332 E160340114
NF2332 E160340114
NH2332 E160340114
NJ2332E160340114
NP2332 E160340114
NU2332E160340114
NUP2332E160340114
NJ2332-E-M1160340114
NJ2332-E-M1 + HJ2332-E160340114
NU2332-E-M1160340114
NJ2332160340114
NU2332160340114
N2332160340114
NH2332160340114
NP2332160340114
NUP2332160340114
NJ2332R160340114
NU2332R160340114
NUP2332R160340114
LSL19 2332160340114
NJ2332-E-MPA160340114
NJ2332-E-MA6160340114
NJ2332-E-MPA+HJ2332-E160340114
NJ2332-E-M6+HJ2332-E160340114
NJ2332-E-MA6+HJ2332-E160340114
NJ2332-VH160340114
NJ2332-E-M6160340114
NU2332-E-M6160340114
NU2332-E-MA6160340114
NU2332-E-MPA160340114
NJ2332EM160340114
NU2332EM160340114
NUP2332EM160340114
NJG 2332 VH160340114
NCF 2332 ECJB/PEX160340114
NCF2332ECJB160340114
NUH2332ECMH/PEX160340114
NJ 2332 ECMA160340114
NU 2332 ECMA160340114
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника NF2332

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ISO

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - nf2332;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 160x340x114;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 160 мм;
  • Внешний диаметр - 340 мм;
  • Высота. мм - 114;
  • Масса - 57.2 кг;
  • Ширина (высота) (B) - 114 мм;
  • Ширина наружной обоймы (C) - 114 мм.;
×
