Роликовый подшипник SL18 3006

Подшипник SL18 3006 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 3006, размер 30*55*19 мм.

Стандарт: ISO
Бренды: INA, ISO, NBS
Внутренний диаметр: 30 мм
Наружный диаметр: 55 мм
Ширина: 19 мм
Масса: 0.2 кг

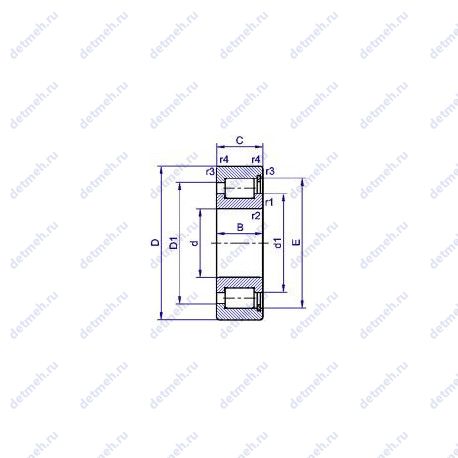

Подшипник SL18 3006 чертеж — Чертеж подшипника SL18 3006

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс SL — Специальный шариковый подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника SL18 3006

Производитель NBS

NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 19 мм.;
Внутренний диаметр - 30 мм;
Внешний диаметр - 55 мм;
Высота. мм - 19;
Масса - 0.2 кг;
Ширина (высота) (B) - 19 мм.;
Наружный диаметр (E) - 49.6 мм.;

Классификация:

Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - sl183006;
Нагрузка - радиальная;

Прочие характеристики:

Размеры. мм - 30x49.6x19;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (D1) - 45.4 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 2;
Размер (d1) - 40 мм.;

Пропускная способность:

Грузоподъемность динамическая - 45 кн;
Грузоподъемность статическая - 43 кн;
Частота вращения предельная - 7 600 об/мин;

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

Тела качения - ролики;
Нагрузка - радиальная;
Обозначение - sl18 3006, sl183006;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 30;
m (кг) Масса - 0.2;
D (мм) Наружный диаметр - 55;
C (мм) Ширина наружного кольца - 19;
Наружный диаметр (D) - 55 мм;
Ширина (высота) (B) - 19 мм;
Высота. мм - 19;
Внешний диаметр - 55 мм;
Внутренний диаметр - 30 мм;
Внутренний диаметр (d) - 30 мм;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 42.0;
C (kN) Грузоподъемность динамическая - 45.0;

Прочие характеристики:

nB - 5600 1/min;
nG - 8100 1/min;
Cur - 7500 n/нагрузка предела усталости радиальная;
C0r - 42000 n;
Cr - 45000 n;
m - 0.2 kg;
Размер (r) - 1 мм;
Размер (D1) - 45.4 мм.;
Размеры. мм - 30x55x19;
s - 2 мм./осевое перемещение;
E - 49.6 мм.;
Размер (d1) - 40 мм.;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Внутренний диаметр - 30 мм;
Масса - 0.2 кг;
Ширина (высота) (B) - 19 мм;
Ширина наружной обоймы (C) - 19 мм;
Внешний диаметр - 55 мм;
Высота. мм - 19;

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;
Размеры. мм - 30x55x19;

Классификация:

Нагрузка - радиальная;
Обозначение - sl183006;
Тела качения - ролики;
Основной тип - роликовый радиальный;

В таблице приведены основные размеры подшипника SL18 3006, технические характеристики и номинальные значения.

Таблица модификаций подшипника SL18 3006

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3006	Двухрядный цилиндрический роликовый подшипник.	30	55	19	0.199
NN3006K	Коническое внутреннее отверстие, конусность 1:12.	30	55	19	0.193
3006 2Z	Защитные металлические шайбы типа Z с двух сторон подшипника.	30	55	19	0.16
3006 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	30	55	19	0.16
NN3006TB	Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита.	30	55	19	0.172
NN3006MB	Двухрядный цилиндрический роликовый подшипник.	30	55	19	0.198
3006 2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	30	55	19	0.16
NCF3006-V	Бессепараторный подшипник.	30	55	19	0.2
NN3006ZTB	Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	30	55	19	0.154
NN3006MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	30	55	19	0.198
NN3006TBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	30	55	19	0.172
3006-B-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66.	30	55	19	0.16
NN3006ZTBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	30	55	19	0.154
NCF 3006 CV	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник.	30	55	19	0.15
NN3006C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	30	55	19	0.199
NN3006KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	30	55	19	0.193
NN 3006 TN/SP	Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	30	55	19	0.19
3006-B-2Z-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Защитные металлические шайбы типа Z с двух сторон подшипника.	30	55	19	0.16
NN 3006 KTN/SP	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	30	55	19	0.19
3006-B-2RSR-TVH	Модифицированная внутренняя конструкция, номинальный угол контакта α = 40°. Твердая клетка из полиамида, армированного стекловолокном PA66. Контактные уплотнения типа RS с обеих сторон подшипника.	30	55	19	0.16
NN3006-AS-K-M-SP	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий.	30	55	19	0.191

Модификации подшипника SL18 3006 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника SL18 3006

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
INA	SL18 3006	30	55	19	ISO
NBS	SL18 3006	30	55	19	ISO
ISO	SL18 3006	30	55	19	ISO

Аналог подшипника SL18 3006 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
