Роликовый подшипник NU2260-EX-M1
Подшипник NU2260-EX-M1 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2260, размер 300*540*140 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 300 мм
Наружный диаметр: 540 мм
Ширина: 140 мм
Масса: 143 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NU2260-EX-M1
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 4
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 12.2
- Размер сопряженных деталей (da min.): 320
- Размер сопряженных деталей (ra1 max.): 4
- Размер сопряженных деталей (Da max.): 520
- Размер (D1): 472.6 мм.
- Уплотнение: нет
- Граничная нагрузка по усталости (Pu): 395
- Размер сопряженных деталей (db min): 358
- Размер сопряженных деталей (da max): 352
- Размер (r1 min.): 5 мм
- Количество дорожек качения: 1

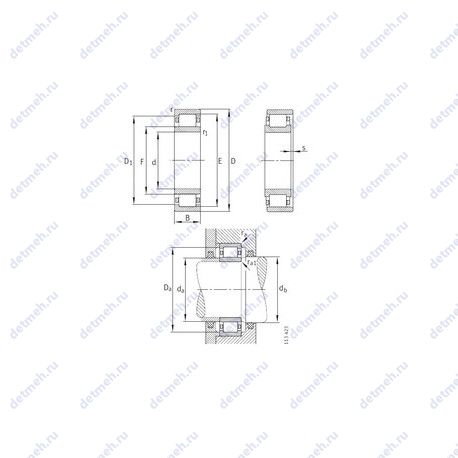

Габаритные и посадочные размеры:
- Наружный диаметр (E): 495 мм.
- Внутренний диаметр (F): 355 мм.
- Радиус наружней фаски: 5 мм.
- Масса: 143 кг
- Ширина наружной обоймы (C): 140 мм.
- Ширина (высота) (B): 140 мм.
- Внешний диаметр: 540. мм
- Внутренний диаметр: 300 мм
Пропускная способность:
- Частота вращения номинальная: 660 об/мин
- Частота вращения предельная: 1 900 об/мин
- Грузоподъемность статическая: 4150 кн
- Грузоподъемность динамическая: 2700 кн
Классификация:
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
- Обозначение: nu2260-ex-m1
- Тела качения: ролики
В таблице приведены основные размеры подшипника NU2260-EX-M1, технические характеристики и номинальные значения.
Таблица модификаций подшипника NU2260-EX-M1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2260 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 300 | 540 | 140 | 135 |
| NH2260 | Роликовый радиальный цилиндрический подшипник, однорядный. | 300 | 540 | 140 | 142.65 |
| NJ2260 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 300 | 540 | 140 | 141.6 |
| NU2260 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 300 | 540 | 140 | 138 |
| NUP2260 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 300 | 540 | 140 | 145.3 |
| NU 2260 MA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 300 | 540 | 140 | 144.289 |
| NU2260-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 300 | 540 | 140 | 148 |
| NU2260-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 300 | 540 | 140 | 148 |
| NU2260-EX-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 300 | 540 | 140 | 143 |
Модификации подшипника NU2260-EX-M1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
