Роликовый подшипник NUP3220

Подшипник NUP3220 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 3220, размер 100*180*60.3 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 100 мм
Наружный диаметр: 180 мм
Ширина: 60.3 мм
Масса: 6.97 кг

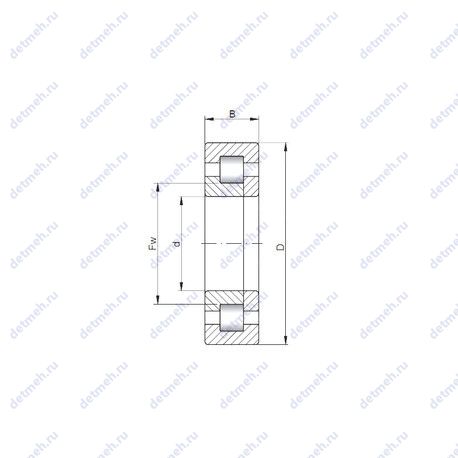

Подшипник NUP3220 чертеж — Чертеж подшипника NUP3220

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NUP3220

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - nup3220;

Прочие характеристики:

Размеры. мм - 100x180x60.3;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 100 мм;
Внешний диаметр - 180 мм;
Высота. мм - 60.3;
Масса - 6.97 кг;
Ширина (высота) (B) - 60.3 мм.;
Ширина наружной обоймы (C) - 60.3 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - nup3220;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 60.3 мм.;
Ширина наружной обоймы (C) - 60.3 мм.;
Масса - 6.97 кг;
Внутренний диаметр - 100 мм;
Внешний диаметр - 180 мм;
Высота. мм - 60.3;

Прочие характеристики:

Размеры. мм - 100x180x60.3;
Количество дорожек качения - 1;
Уплотнение - нет;
Диаметр отверстия комплекта шариков/роликов (Fw) - 120 мм;

Пропускная способность:

Грузоподъемность динамическая - 327 кн;
Грузоподъемность статическая - 459 кн;
Частота вращения предельная при пластичной смазке - 2800 об/мин;
Частота вращения предельная при жидкой смазке - 4200 об/мин;

В таблице приведены основные размеры подшипника NUP3220, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUP3220

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3220	Основное исполнение.	100	180	60.3	6.1
N3220	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	100	180	60.3	6.62
NF3220	Роликовый радиальный подшипник, однорядный.	100	180	60.3	7.14
NJ3220	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	100	180	60.3	6.79
NP3220	Роликовый радиальный подшипник, однорядный.	100	180	60.3	7.44
NU3220	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	100	180	60.3	6.62
3220 A	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	100	180	60.3	6.1
3220 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	100	180	60.3	5.5
3220-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	100	180	60.3	5.5

Модификации подшипника NUP3220 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NUP3220

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NUP3220	100	180	60.3	ISO
ISO	NUP3220	100	180	60.3	ISO

Аналог подшипника NUP3220 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
NJ100X180X60.3	100	180	60.3
