Роликовый подшипник NF3220
Подшипник NF3220 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 3220, размер 100*180*60.3 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

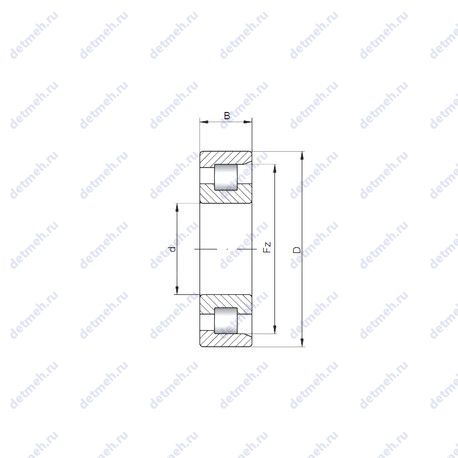

Таблица размеров и характеристик подшипника NF3220
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: nf3220
Прочие характеристики:
- Размеры. мм: 100x180x60.3
- Количество дорожек качения: 1
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 100 мм
- Внешний диаметр: 180 мм
- Высота. мм: 60.3
- Масса: 7.14 кг
- Ширина (высота) (B): 60.3 мм.
- Ширина наружной обоймы (C): 60.3 мм.
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Нагрузка: радиальная
- Тела качения: ролики
- Обозначение: nf3220
- Основной тип: роликовый радиальный
Габаритные и посадочные размеры:
- Ширина (высота) (B): 60.3 мм.
- Ширина наружной обоймы (C): 60.3 мм.
- Масса: 7.14 кг
- Внутренний диаметр: 100 мм
- Внешний диаметр: 180 мм
- Высота. мм: 60.3
- Наружный диаметр (Ew): 160 мм
Прочие характеристики:
- Размеры. мм: 100x180x60.3
- Количество дорожек качения: 1
- Уплотнение: нет
Пропускная способность:
- Грузоподъемность динамическая: 327 кн
- Грузоподъемность статическая: 459 кн
- Частота вращения предельная при пластичной смазке: 2800 об/мин
- Частота вращения предельная при жидкой смазке: 4200 об/мин
В таблице приведены основные размеры подшипника NF3220, технические характеристики и номинальные значения.
Таблица модификаций подшипника NF3220
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 3220 | Основное исполнение. | 100 | 180 | 60.3 | 6.1 |
| N3220 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 100 | 180 | 60.3 | 6.62 |
| NJ3220 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 100 | 180 | 60.3 | 6.79 |
| NP3220 | Роликовый радиальный подшипник, однорядный. | 100 | 180 | 60.3 | 7.44 |
| NU3220 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 100 | 180 | 60.3 | 6.62 |
| 3220 A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 100 | 180 | 60.3 | 6.1 |
| NUP3220 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 100 | 180 | 60.3 | 6.97 |
| 3220 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 100 | 180 | 60.3 | 5.5 |
| 3220-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 100 | 180 | 60.3 | 5.5 |
Модификации подшипника NF3220 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NF3220
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| CX | NF3220 | 100 | 180 | 60.3 | ISO |
| ISO | NF3220 | 100 | 180 | 60.3 | ISO |
Аналог подшипника NF3220 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NJ100X180X60.3 | 100 | 180 | 60.3 |
