Роликовый подшипник PSL 612-38

Подшипник PSL 612-38 — это импортный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 612, размер 340*460*128 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 340 мм
Наружный диаметр: 460 мм
Ширина: 128 мм
Масса: 72.5 кг

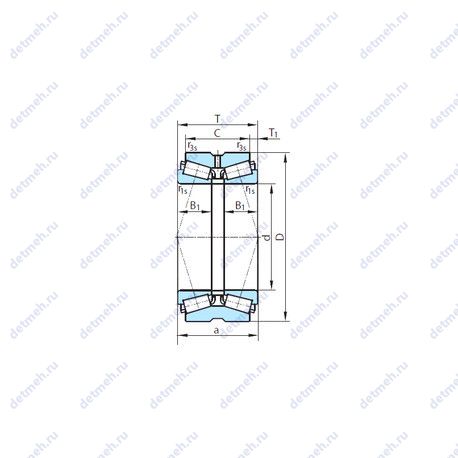

Подшипник PSL 612-38 чертеж — Чертеж подшипника PSL 612-38

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 612-38

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Пропускная способность:

Грузоподъемность статическая - 4118 кн;
Частота вращения предельная при жидкой смазке - 600 об/мин;
Частота вращения предельная при пластичной смазке - 450 об/мин;
Грузоподъемность динамическая - 1595 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y3) - 2.1;
Расчетный коэффициент (Y2) - 3.1;
Расчетный коэффициент (Y1) - 2.1;
Расчетный коэффициент (e) - 0.3;

Прочие характеристики:

Размер сопряженных деталей (Db) - 445;
Размер сопряженных деталей (db) - 376;
Размер (T1) - 16;
Размер (r3 min.) - 1.5 мм;
Размер (a) - 160 мм.;
Уплотнение - нет;
Количество дорожек качения - 2;
Размер сопряженных деталей (ra max.) - 3;
Размер (r1 min.) - 4 мм;
Размеры. мм - 340x460x160;

Габаритные и посадочные размеры:

Ширина внутренней обоймы (B1) - 72 мм;
Ширина наружной обоймы (C) - 128 мм.;
Масса - 72.5 кг;
Ширина рабочая (T) - 160 мм.;
Высота. мм - 160;
Внешний диаметр - 460. мм;
Внутренний диаметр - 340. мм;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - psl 612-38;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника PSL 612-38, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 612-38

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 612-207	Роликовый радиально-упорный подшипник, двухрядный.	340	520	145	109

Модификации подшипника PSL 612-38 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
