Роликовый подшипник PSL 612-207

Подшипник PSL 612-207 — это импортный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 612, размер 340*520*145 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 340 мм
Наружный диаметр: 520 мм
Ширина: 145 мм
Масса: 109 кг

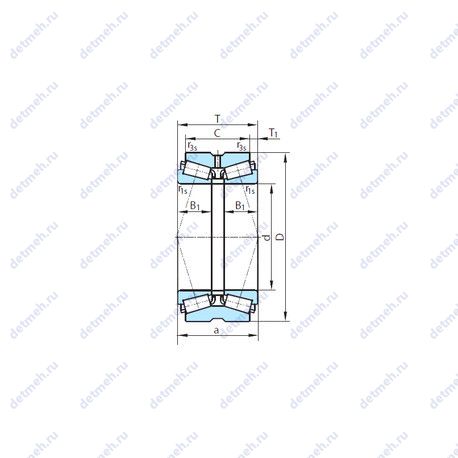

Подшипник PSL 612-207 чертеж — Чертеж подшипника PSL 612-207

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 612-207

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Пропускная способность:

Грузоподъемность статическая: 4265 кн
Частота вращения предельная при жидкой смазке: 460 об/мин
Частота вращения предельная при пластичной смазке: 360 об/мин
Грузоподъемность динамическая: 2055 кн

Исходные данные для расчета:

Расчетный коэффициент (Y3): 1.5
Расчетный коэффициент (Y2): 2.3
Расчетный коэффициент (Y1): 1.5
Расчетный коэффициент (e): 0.44

Прочие характеристики:

Размер сопряженных деталей (Db): 492
Размер сопряженных деталей (db): 376
Размер (T1): 22.5
Размер (r3 min.): 2.5 мм.
Размер (a): 212.7 мм.
Уплотнение: нет
Количество дорожек качения: 2
Размер сопряженных деталей (ra max.): 5
Размер (r1 min.): 6 мм.
Размеры. мм: 340x520x190

Габаритные и посадочные размеры:

Ширина внутренней обоймы (B1): 87.5 мм.
Ширина наружной обоймы (C): 145 мм.
Масса: 109 кг
Ширина рабочая (T): 190 мм.
Высота. мм: 190
Внешний диаметр: 520. мм
Внутренний диаметр: 340. мм

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: psl 612-207
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника PSL 612-207, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 612-207

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 612-38	Роликовый радиально-упорный подшипник, двухрядный.	340	460	128	72.5

Модификации подшипника PSL 612-207 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
