Роликовый подшипник PSL 611-308

Подшипник PSL 611-308 — это импортный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 611, размер 220*340*75 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: PSL
  3. Внутренний диаметрВнутренний диаметр: 220 мм
  4. Наружный диаметрНаружный диаметр: 340 мм
  5. ШиринаШирина: 75 мм
  6. МассаМасса: 29.5 кг

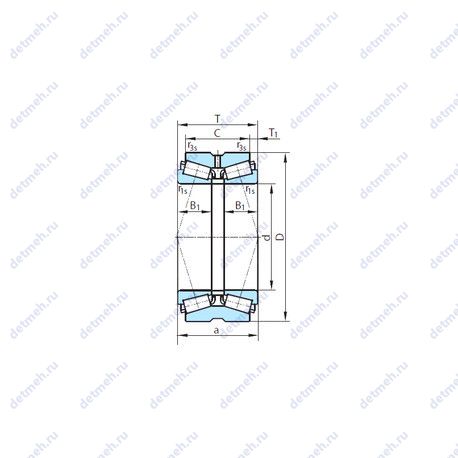

Подшипник PSL 611-308 чертеж
Чертеж подшипника PSL 611-308

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица размеров и характеристик подшипника PSL 611-308

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Пропускная способность:

  • Грузоподъемность статическая - 1440 кн;
  • Частота вращения предельная при жидкой смазке - 970 об/мин;
  • Частота вращения предельная при пластичной смазке - 680 об/мин;
  • Грузоподъемность динамическая - 788 кн;

Исходные данные для расчета:

  • Расчетный коэффициент (Y3) - 2.21;
  • Расчетный коэффициент (Y2) - 3.36;
  • Расчетный коэффициент (Y1) - 2.26;
  • Расчетный коэффициент (e) - 0.3;

Прочие характеристики:

  • Размер сопряженных деталей (Db) - 318;
  • Размер сопряженных деталей (db) - 234;
  • Размер (T1) - 12.5;
  • Размер (r3 min.) - 2 мм;
  • Размер (a) - 103.8 мм;
  • Уплотнение - нет;
  • Количество дорожек качения - 2;
  • Размер сопряженных деталей (ra max.) - 2;
  • Размер (r1 min.) - 3 мм;
  • Размеры. мм - 220x340x100;

Габаритные и посадочные размеры:

  • Ширина внутренней обоймы (B1) - 45 мм;
  • Ширина наружной обоймы (C) - 75 мм;
  • Масса - 29.5 кг;
  • Ширина рабочая (T) - 100 мм;
  • Высота. мм - 100;
  • Внешний диаметр - 340 мм;
  • Внутренний диаметр - 220 мм;

Классификация:

  • Основной тип - роликовый радиальный-упорный;
  • Обозначение - psl 611-308;
  • Нагрузка - радиальная и осевая;
  • Тела качения - ролики;

В таблице приведены основные размеры подшипника PSL 611-308, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 611-308

НомерТехнические требованияd,ммD,ммB,ммm,кг
PSL 611-303Роликовый радиально-упорный подшипник, двухрядный.220340305103
PSL 611-307Роликовый радиально-упорный подшипник, двухрядный.220340305103
PSL 611-15-1Роликовый радиально-упорный подшипник, двухрядный.220340305100

Модификации подшипника PSL 611-308 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
