Роликовый подшипник PSL 611-303

Подшипник PSL 611-303 — это импортный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 611, размер 220*340*305 мм.

Стандарт: ISO
Бренд: PSL
Внутренний диаметр: 220 мм
Наружный диаметр: 340 мм
Ширина: 305 мм
Масса: 103 кг

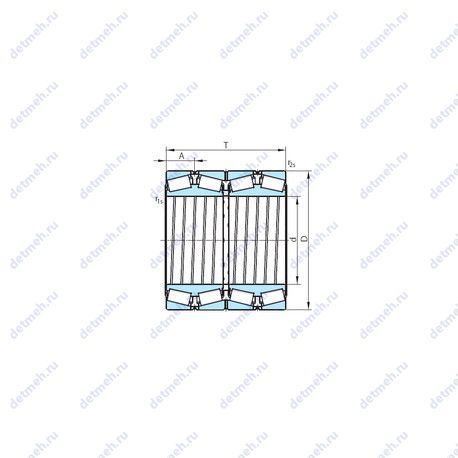

Подшипник PSL 611-303 чертеж — Чертеж подшипника PSL 611-303

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника PSL 611-303

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

Прочие характеристики:

Размер сопряженных деталей (db min): 238
Уплотнение: нет
Количество дорожек качения: 4
Размер сопряженных деталей (ra max.): 2.5
Размер сопряженных деталей (Db min.): 298
Расстояние от торца до оси смазочных отверстий (A): 73.25 мм
Размер (r2 min.): 3 мм
Размер (r1 min.): 3 мм
Размеры. мм: 220x340x305

Исходные данные для расчета:

Расчетный коэффициент (Y2): 2.9
Расчетный коэффициент (Y1): 1.95
Расчетный коэффициент (Y0): 1.9
Расчетный коэффициент (e): 0.34

Пропускная способность:

Частота вращения предельная при жидкой смазке: 560 об/мин
Частота вращения предельная при пластичной смазке: 420 об/мин
Грузоподъемность статическая: 6081 кн
Грузоподъемность динамическая: 2794 кн

Габаритные и посадочные размеры:

Масса: 103 кг
Ширина рабочая (T): 305 мм
Высота. мм: 305
Внешний диаметр: 340 мм
Внутренний диаметр: 220 мм

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: psl 611-303
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника PSL 611-303, технические характеристики и номинальные значения.

Таблица модификаций подшипника PSL 611-303

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
PSL 611-308	Роликовый радиально-упорный подшипник, четырехрядный.	220	340	75	29.5
PSL 611-307	Роликовый радиально-упорный подшипник, четырехрядный.	220	340	305	103
PSL 611-15-1	Роликовый радиально-упорный подшипник, четырехрядный.	220	340	305	100

Модификации подшипника PSL 611-303 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
