Роликовый подшипник 100KBE31+L
Подшипник 100KBE31+L — это импортный роликовый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 100, размер 100*165*46 мм.
Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 100 мм
Наружный диаметр: 165 мм
Ширина: 46 мм
Масса: 4.04 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

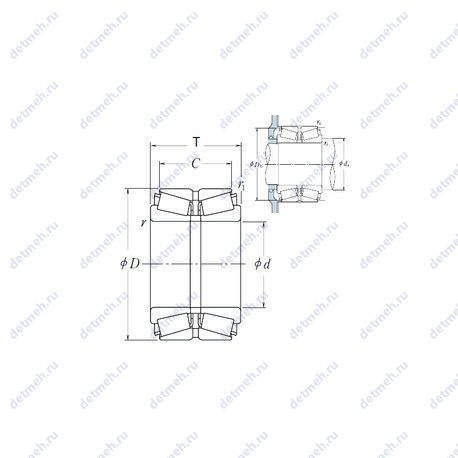

Таблица размеров и характеристик подшипника 100KBE31+L
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Уплотнение - нет;
- Размер сопряженных деталей (rb max.) - 0.6;
- Размер сопряженных деталей (Db min.) - 156;
- Размер (r1 min.) - 0.6 мм;
- Размер сопряженных деталей (da min.) - 115;
- Размер сопряженных деталей (ra max.) - 2;
- Количество дорожек качения - 2;
- Размеры. мм - 100x165x52;
Исходные данные для расчета:
- Расчетный коэффициент (Y3) - 2;
- Расчетный коэффициент (Y2) - 3;
- Расчетный коэффициент (Y0) - 2;
- Расчетный коэффициент (e) - 0.33;
Классификация:
- Нагрузка - радиальная и осевая;
- Основной тип - роликовый радиальный-упорный;
- Обозначение - 100kbe31+l;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 2.5 мм;
- Ширина рабочая (T) - 52 мм;
- Масса - 4.04 кг;
- Ширина наружной обоймы (C) - 46 мм;
- Высота. мм - 52;
- Внешний диаметр - 165 мм;
- Внутренний диаметр - 100 мм;
Пропускная способность:
- Грузоподъемность статическая - 340 кн;
- Частота вращения предельная при пластичной смазке - 1700 об/мин;
- Частота вращения предельная при жидкой смазке - 2300 об/мин;
- Грузоподъемность динамическая - 222 кн;
В таблице приведены основные размеры подшипника 100KBE31+L, технические характеристики и номинальные значения.
Таблица модификаций подшипника 100KBE31+L
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| DL100 | Однорядный, однонаправленный с рифленой поверхностью качения, метрическая легкая серия. | 100 | 154 | 41.5 | 2.45 |
| B100-3 | Подшипник со специальными размерами. | 100 | 140 | 18 | 0.89 |
| GX100T | Механически обработанный сепаратор из текстолита. | 100 | 210 | 51 | 11 |
| GX100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 210 | 51 | 11 |
| GW 100 | С канавкой для смазывания. | 100 | 210 | 59 | 10.9 |
| GX100S | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 210 | 51 | 10.98 |
| YRT 100 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 100 | 185 | 38 | 4.1 |
| SF100ES | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 0 | 70 | 33.1 |
| GE100SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 150 | 32 | 2.3 |
| SB 100A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 100 | 160 | 88 | 7.42 |
| GAC100T | Механически обработанный сепаратор из текстолита. | 100 | 150 | 32 | 2.34 |
| GAC100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 150 | 32 | 2.34 |
| GAC100S | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 150 | 32 | 2.34 |
| 100RU02 | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 180 | 34 | 3.8 |
| 100RJ02 | Штампованный сепаратор из стального листа. | 100 | 180 | 34 | 3.8 |
| 100RF33 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 215 | 82.6 | 15.5 |
| 100RJ33 | Штампованный сепаратор из стального листа. | 100 | 215 | 82.6 | 15.5 |
| 100RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 180 | 34 | 3.8 |
| 100RU33 | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 215 | 82.6 | 15.5 |
| 100RT33 | Механически обработанный сепаратор из текстолита. | 100 | 215 | 82.6 | 15.5 |
| 100RT02 | Механически обработанный сепаратор из текстолита. | 100 | 180 | 34 | 3.8 |
| 100RN33 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 215 | 82.6 | 15.5 |
| 100RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 180 | 34 | 3.8 |
| GE100AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 100 | 210 | 50 | 10.9 |
| GE100DO | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 150 | 70 | 4.3 |
| NKJS100 | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 135 | 32 | 2.01 |
| IKOS100 | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 150 | 33.5 | 2 |
| SA1-100B | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 150 | 70 | 4.43 |
| SCF100ES | Обслуживаемый наконечник штока с сварным хвостовиком, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. Требует обслуживания, смазывается через отверстие или пресс-масленку в корпусе и через вал. | 100 | 0 | 0 | 31.5 |
| GX 100 F | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 210 | 51 | 11 |
| 100KBE03 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 100 | 215 | 87 | 16.9 |
| 100KBE22 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 100 | 180 | 87 | 10.2 |
| T2EE 100 | Конический роликовый подшипник некоторых метрических размеров по стандарту ISO 355-1977. | 100 | 165 | 46 | 3.89 |
| GE100-LO | Метрический радиальный сферический подшипник скольжения. Механически обработанный сепаратор из легкого сплава. | 100 | 150 | 100 | 4.7 |
| SA4-100B | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 160 | 88 | 7.42 |
| GE 100GS | Метрический радиальный сферический подшипник скольжения. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 100 | 160 | 85 | 6.15 |
| 100TAD20 | Механически обработанный сепаратор из текстолита. | 100 | 150 | 60 | 3.32 |
| GEH100HC | Роликовый радиально-упорный подшипник, двухрядный. | 100 | 150 | 71 | 5.07 |
| GEH100HT | Механически обработанный сепаратор из текстолита. | 100 | 150 | 71 | 5.07 |
| NKIS 100 | Игольчатый роликоподшипник с механически обработанными кольцами, с бортами и внутренним кольцом.. | 100 | 135 | 32 | 1.34 |
Модификации подшипника 100KBE31+L - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 46320 | 100 | 165 | 46 |
