Роликовый подшипник IKOS050

Подшипник IKOS050 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 050, размер 50*80*22 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 50 мм
Наружный диаметр: 80 мм
Ширина: 22 мм
Масса: 0.4 кг

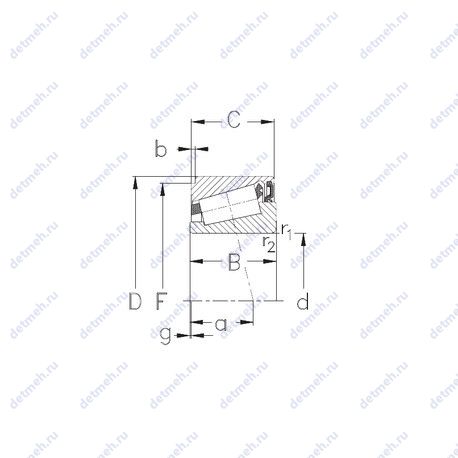

Подшипник IKOS050 чертеж — Чертеж подшипника IKOS050

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника IKOS050

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

Размер (a): 18.7 мм
Уплотнение: есть
Количество дорожек качения: 1
Размер (F): 75.7 мм
Размер (r2 min.): 1 мм
Размер (r1 min.): 1 мм
Размер (b): 1 мм
Размеры. мм: 50x80x22

Исходные данные для расчета:

Расчетный коэффициент (Y0): 0.8
Расчетный коэффициент (e): 0.42

Пропускная способность:

Частота вращения предельная: 2200 об/мин
Грузоподъемность статическая: 95 кн
Грузоподъемность динамическая: 64 кн

Габаритные и посадочные размеры:

Масса: 0.4 кг
Ширина наружной обоймы (C): 21.5 мм
Ширина (высота) (B): 22 мм
Высота. мм: 22
Внешний диаметр: 80 мм
Внутренний диаметр: 50 мм

Классификация:

Основной тип: роликовый радиальный-упорный
Обозначение: ikos050
Нагрузка: радиальная и осевая
Тела качения: ролики

В таблице приведены основные размеры подшипника IKOS050, технические характеристики и номинальные значения.

Таблица модификаций подшипника IKOS050

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GW 050	С канавкой для смазывания.	50	130	42.5	3.4
GE 050 ES	Метрический радиальный сферический подшипник скольжения..	50	75	35	0.53
T2ED 050/Q	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977.	50	100	36	1.3
GE 050 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	50	90	56	1.4
GE 050 HS-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	50	90	56	1.4
GE 050/80 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	50	80	40	0.71
GE 050 ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	50	75	35	0.53
T7FC 050/QCL7C	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977. Специальный класс точности конических роликовых подшипников, используемых в опорах валов-шестерен.	50	105	29	1.25
GE 050 HCR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	50	90	56	1.4
GE 050 ECR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	50	75	35	0.53
GE 050 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	50	90	56	1.4
GE 050/80 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	50	80	40	0.71

Модификации подшипника IKOS050 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
HC STB5080LFT	50	80	22
