Шарнирный подшипник GW 050

Подшипник GW 050 — это импортный шарнирный подшипник, обозначение основновного исполнения 050, размер 50*130*42.5 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 50 мм
Наружный диаметр: 130 мм
Ширина: 42.5 мм
Масса: 3.4 кг

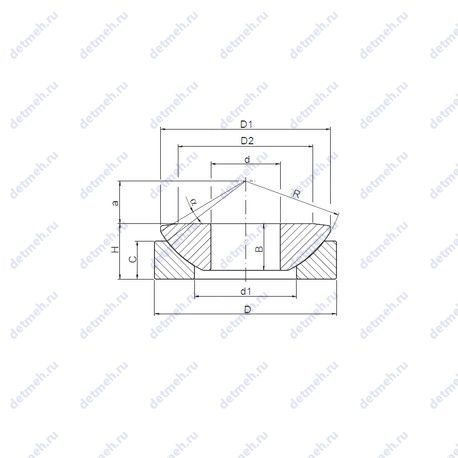

Подшипник GW 050 чертеж — Чертеж подшипника GW 050

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GW — С канавкой для смазывания

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника GW 050

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Внешний диаметр - 130 мм;
Угол наклона (α) - 5°;
Масса - 3.4 кг;
Высота (H) - 42.5 мм.;
Высота. мм - 42.5;
Внутренний диаметр - 50 мм;

Прочие характеристики:

Размер (C) - 32 мм.;
Размер (B) - 33.5 мм.;
Размер (R) - 140 мм.;
Размер (D2) - 98 мм.;
Размер (D1) - 122.5 мм.;
Размер (a) - 30 мм;
Размер (d1) - 69 мм.;
Уплотнение - нет;
Размеры. мм - 50x130x42.5;

Классификация:

Обозначение - gw 050;
Основной тип - шарнирный;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Обозначение - gw 050;
Основной тип - шарнирный;

Прочие характеристики:

Размеры. мм - 50x130x42.5;
Размер (C) - 32 мм.;
Размер (B) - 33.5 мм.;
Размер (R) - 140 мм.;
Размер (D2) - 98 мм.;
Размер (D1) - 122.5 мм.;
Размер (a) - 30 мм;
Уплотнение - нет;
Размер (d1) - 69 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 50 мм;
Внешний диаметр - 130 мм;
Угол наклона (α) - 5°;
Высота. мм - 42.5;
Высота (H) - 42.5 мм.;
Масса - 3.4 кг;

Пропускная способность:

Грузоподъемность динамическая - 1300 кн;
Грузоподъемность статическая - 2600 кн;

В таблице приведены основные размеры подшипника GW 050, технические характеристики и номинальные значения.

Таблица модификаций подшипника GW 050

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
IKOS050	Шарнирный подшипник.	50	80	22	0.4
GE 050 ES	Метрический радиальный сферический подшипник скольжения..	50	75	35	0.53
T2ED 050/Q	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977.	50	100	36	1.3
GE 050 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	50	90	56	1.4
GE 050 HS-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	50	90	56	1.4
GE 050/80 XES	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	50	80	40	0.71
GE 050 ES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	50	75	35	0.53
T7FC 050/QCL7C	Конический роликовый подшипник, метрических размеров по стандарту ISO 355-1977. Специальный класс точности конических роликовых подшипников, используемых в опорах валов-шестерен.	50	105	29	1.25
GE 050 HCR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	50	90	56	1.4
GE 050 ECR-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Метрический радиальный сферический подшипник скольжения..	50	75	35	0.53
GE 050 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	50	90	56	1.4
GE 050/80 XES-2RS	Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Метрический радиальный сферический подшипник скольжения..	50	80	40	0.71

Модификации подшипника GW 050 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника GW 050

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	GW 050	50	130	42.5	ISO
ISO	GW 050	50	130	42.5	ISO

Аналог подшипника GW 050 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
