Шариковый подшипник 520806

Подшипник 520806 — это отечественный шариковый радиальный подшипник, однорядный, с выступающим на одну сторону внутренним кольцом, с двумя защитными шайбами, является основным конструктивным исполнением, размер 31*55*13 мм.

Стандарт: ГОСТ
Бренды: АПП, ГПЗ-20
Внутренний диаметр: 31 мм
Наружный диаметр: 55 мм
Ширина: 13 мм
Масса: 0.13 кг

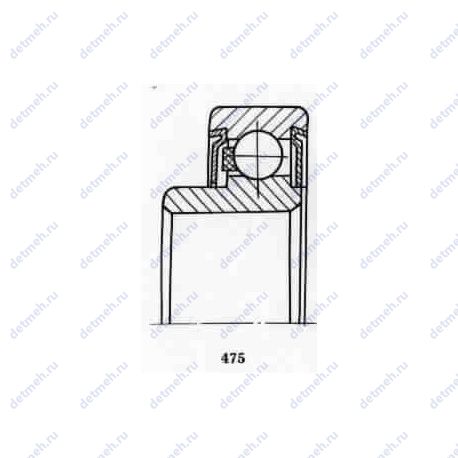

Подшипник 520806 чертеж — Чертеж подшипника 520806

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 520806

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 31;
m (кг) Масса - 0.1300;
В (мм) Ширина - 13/19;
D (мм) Наружный диаметр - 55;

Прочие характеристики:

N шариков Количество шариков - 12;
d шарика (мм) Диаметр шарика - 6.35;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;
Co (kN) Грузоподъемность статическая - 7.4;
C (kN) Грузоподъемность динамическая - 11.2;

Классификация:

Обозначение - 520806;

Производитель АПП

Компания SIA "APP GRUPP" входит в состав недавно созданного в Риге завода «Baltic Bearing Company». Производственная база и современное высокоточное оборудование позволяют компании производить подшипники 6-го (и более) класса точности. Соответствует стандартам качества: ISO 9001:2015, ISO 14001:2015, ISO 50001:2012 и IATF 16949:2016.

Классификация:

Основной тип - шариковый радиальный;
Нагрузка - радиальная;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина - 13/19 мм;
Масса - 0.43 кг;
Внешний диаметр - 55 мм;
Внутренний диаметр - 31 мм;

Прочие характеристики:

Номер по ГОСТ - 520806;

В таблице приведены основные размеры подшипника 520806, технические характеристики и номинальные значения.

Таблица модификаций подшипника 520806

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6 520806	Шариковый радиальный подшипник, однорядный, с выступающим на одну сторону внутренним кольцом, с двумя защитными шайбами.	31	55	13	0.13
520806 К1У	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
520806 Е1С23	ШРУС-4. Сепаратор из текстолита..	31	55	13	0.13
520806 Е4С23	ШРУС-4. Сепаратор из пластических материалов..	31	55	13	0.13
6 520806 ЕС23	ШРУС-4. Сепаратор из текстолита..	31	55	13	0.13
6 520806 Е1С23	ШРУС-4. Сепаратор из текстолита..	31	55	13	0.13
5 520806 Е1С23	ШРУС-4. Сепаратор из текстолита..	31	55	13	0.13
6 520806 E1C23	ШРУС-4.	31	55	13	0.13
6 520806 АК1С23	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ШРУС-4.	31	55	13	0.13
6 520806 АК1УШ1	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности. Дополнительные технические требования.	31	55	13	0.13
6 520806 КЕ4С30	ЮНОЛА. Сепаратор из пластических материалов.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1Е1С30	ЮНОЛА. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
5 520806 К1УL19Ш2	Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
5 520806 К1УL20Ш2	Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
5 520806 К1УW24Ш2	Смазка пластичная Shell Alvania Greases G2. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УС20Ш1	ВНИИНП-274. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УС29Ш1	РОБОТЕМП. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УС30Ш1	ЮНОЛА. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УL19Ш1	Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УW24Ш1	Смазка пластичная Shell Alvania Greases G2. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
В6 520806 К1Е1С30	ЮНОЛА. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
76 520806 К1УС2Ш1	ЦИАТИМ-221. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13

Модификации подшипника 520806 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 520806

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-20	520806	31	55	13	ГОСТ
АПП	520806	31	55	13	ГОСТ

Аналог подшипника 520806 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
