Шариковый подшипник 76-520806 К1УС2Ш1

Подшипник 76-520806 К1УС2Ш1 — это отечественный шариковый радиальный подшипник, однорядный, с выступающим на одну сторону внутренним кольцом, с двумя защитными шайбами, обозначение основновного исполнения 520806, размер 31*55*13 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 31 мм
Наружный диаметр: 55 мм
Ширина: 13 мм
Масса: 0.13 кг

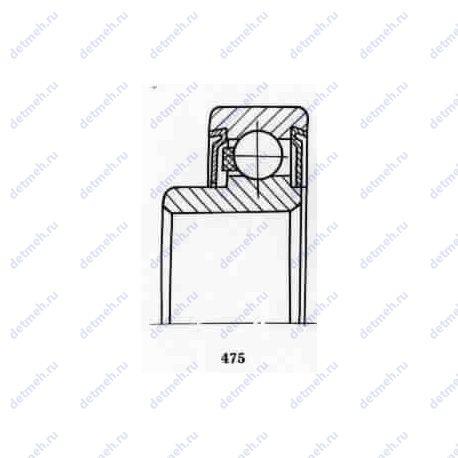

Подшипник 76-520806 К1УС2Ш1 чертеж — Чертеж подшипника 76-520806 К1УС2Ш1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С2 — ЦИАТИМ-221 Суффикс Ш1 — Нормы шумности Суффикс У — Дополнительные технические требования Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 76-520806 К1УС2Ш1

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 13 мм.;
m (кг) Масса - 0.1300;
В (мм) Ширина - 13/19;
D (мм) Наружный диаметр - 55;
d (мм) Внутренний диаметр - 31;
Масса - 0.132 кг;
Ширина (высота) (B) - 19 мм.;
Внешний диаметр - 55. мм;
Внутренний диаметр - 31. мм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 3200;
Co (kN) Грузоподъемность статическая - 7.4;
C (kN) Грузоподъемность динамическая - 11.2;

Прочие характеристики:

N шариков Количество шариков - 12;
d шарика (мм) Диаметр шарика - 6.35;
Материал Марка стали - шх-15;
ГОСТ - ту 005, ГОСТ 520;
Номер по ГОСТ - 76-520806 к1ус2ш1;
Уплотнение - есть;
Количество дорожек качения - 1;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - 76 520806 к1ус2ш1;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 76-520806 К1УС2Ш1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 76-520806 К1УС2Ш1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
520806	Основное исполнение.	31	55	13	0.13
6 520806	Шариковый радиальный подшипник, однорядный, с выступающим на одну сторону внутренним кольцом, с двумя защитными шайбами.	31	55	13	0.13
520806 К1У	Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
520806 Е1С23	ШРУС-4. Сепаратор из текстолита..	31	55	13	0.13
520806 Е4С23	ШРУС-4. Сепаратор из пластических материалов..	31	55	13	0.13
6 520806 ЕС23	ШРУС-4. Сепаратор из текстолита..	31	55	13	0.13
6 520806 Е1С23	ШРУС-4. Сепаратор из текстолита..	31	55	13	0.13
5 520806 Е1С23	ШРУС-4. Сепаратор из текстолита..	31	55	13	0.13
6 520806 E1C23	ШРУС-4.	31	55	13	0.13
6 520806 АК1С23	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . ШРУС-4.	31	55	13	0.13
6 520806 АК1УШ1	Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности. Дополнительные технические требования.	31	55	13	0.13
6 520806 КЕ4С30	ЮНОЛА. Сепаратор из пластических материалов.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1Е1С30	ЮНОЛА. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
5 520806 К1УL19Ш2	Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
5 520806 К1УL20Ш2	Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
5 520806 К1УW24Ш2	Смазка пластичная Shell Alvania Greases G2. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УС20Ш1	ВНИИНП-274. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УС29Ш1	РОБОТЕМП. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УС30Ш1	ЮНОЛА. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УL19Ш1	Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
6 520806 К1УW24Ш1	Смазка пластичная Shell Alvania Greases G2. Нормы шумности. Дополнительные технические требования. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13
В6 520806 К1Е1С30	ЮНОЛА. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	31	55	13	0.13

Модификации подшипника 76-520806 К1УС2Ш1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
