Роликовый подшипник KLM29749-LM29710
Подшипник KLM29749-LM29710 — это импортный роликовый радиально-упорный подшипник, обозначение основновного исполнения 29749, размер 38.1*65.088*18.288 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 38.1 мм
Наружный диаметр: 65.088 мм
Ширина: 18.288 мм
Масса: 0.24 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс L — Механически обработанный сепаратор из легкого сплава
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника KLM29749-LM29710
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Ca min.: 2 мм
- m: 0.24 kg/α вес
- Cr: 45000 n
- C0r: 60000 n
- e: 0.33
- Y: 1.8
- Y0: 0.99
- Cur: 6900 n
- Cb min.: 4 мм
- Da min.: 59 мм
- Db min.: 62 мм
- r1. 2 min.: 2.3 мм
- r3. 4 min.: 1.3 мм
- rb max.: 1.3 мм
- nG: 11200 1/min
- Размер сопряженных деталей (ra max.): 2.3 мм
- Размер сопряженных деталей (db min): 46 мм
- Размер сопряженных деталей (da max): 42.5 мм
- Размер (d1): 53 мм
- Размер (a): 13 мм
- Размеры. мм: 38.1x65.088x18.034

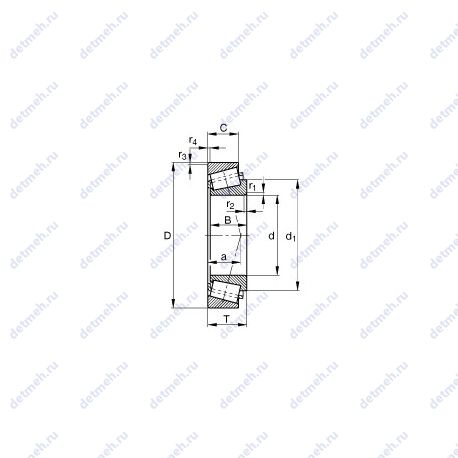

Габаритные и посадочные размеры:
- Наружный диаметр (D): 65.088 мм
- Внутренний диаметр (d): 38.1 мм
- Ширина рабочая (T): 18.034 мм
- Ширина наружной обоймы (C): 13.97 мм
- Ширина (высота) (B): 18.288 мм
- Высота. мм: 18.034
- Внешний диаметр: 65.088 мм
- Внутренний диаметр: 38.1 мм
Классификация:
- Основной тип: роликовый радиальный-упорный
- Нагрузка: радиальная и осевая
- Обозначение: klm29749-lm29710
- Тела качения: ролики
В таблице приведены основные размеры подшипника KLM29749-LM29710, технические характеристики и номинальные значения.
Таблица модификаций подшипника KLM29749-LM29710
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| LM29749/11 | Роликовый радиально-упорный подшипник. | 38.1 | 65.088 | 18.288 | 0.24 |
| LM29749/10 | Роликовый радиально-упорный подшипник. | 38.1 | 65.088 | 18.288 | 0.235 |
| LM29749/710 | Средне-лёгкая серия. | 38.1 | 65.088 | 19.812 | 0.25 |
| LM29749/711 | Средне-лёгкая серия. | 38.1 | 65.088 | 17.384 | 0.25 |
| LM 29749/711/Q | Средне-лёгкая серия. | 38.1 | 65.08 | 19.81 | 0.226 |
| LM 29749/710/Q | Средне-лёгкая серия. | 38.1 | 65.088 | 18.288 | 0.24 |
| LM29749/LM29711 | Механически обработанный латунный сепаратор. Механически обработанный сепаратор из легкого сплава. | 38.1 | 65.0875 | 18.288 | 253.4 |
| LM29749/LM29710 | Механически обработанный латунный сепаратор. Механически обработанный сепаратор из легкого сплава. | 38.1 | 65.088 | 18.288 | 0.2 |
| KLM29749CA/KLM29710C | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. | 38.1 | 65.088 | 18.288 | 0.24 |
| LM 29749/710/QCL7CVA607 | Средне-лёгкая серия. Бессепараторный подшипник. Специальный класс точности конических роликовых подшипников, используемых в опорах валов-шестерен. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 38.1 | 65.088 | 18.288 | 0.235 |
| LM 29749/711/QCL7CVA607 | Средне-лёгкая серия. Бессепараторный подшипник. Специальный класс точности конических роликовых подшипников, используемых в опорах валов-шестерен. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 38.1 | 65.088 | 18.288 | 0.25 |
Модификации подшипника KLM29749-LM29710 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| KLM29748-LM29710 | 38.1 | 65.088 | 18.288 | Проточка на внешнем кольце для смазки |
