Роликовый подшипник KLM503349A-LM503310

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

• Cr - 48500 n;
• Размер сопряженных деталей (Db min.) - 71;
• Размер сопряженных деталей (ra max.) - 3.5, 3.6 мм;
• Размер сопряженных деталей (rb max.) - 1.5;
• Уплотнение - нет;
• m - 0.302 kg/α вес;
• Размер сопряженных деталей (db min) - 57, 57 мм;
• C0r - 67000 n;
• e - 0.4;
• Y - 1.49;
• Y0 - 0.82;
• Cur - 7900 n;
• Ca min. - 3.5 мм;
• Cb min. - 4 мм;
• Da min. - 67 мм;
• Db min. - 71 мм;
• r1. 2 min. - 3.6 мм;
• r3. 4 min. - 1.5 мм;
• rb max. - 1.5 мм;
• nG - 9600 1/min;
• Размеры. мм - 45.987x74.985x18;
• Количество дорожек качения - 1;
• Размер (a) - 16 мм;
• Размер (d1) - 61.9 мм;
• Размер (r1 min.) - 3.5 мм;
• Размер (r2 min.) - 3.5 мм;
• Размер (r3 min.) - 1.5 мм;
• Размер (r4 min.) - 1.5 мм;
• Размер сопряженных деталей (Ca min.) - 3.5;
• Размер сопряженных деталей (Cb min.) - 4;
• Размер сопряженных деталей (da max) - 51 мм, 51;
• Размер сопряженных деталей (Da min) - 67;

Пропускная способность:

• Грузоподъемность динамическая - 47.5 кн;
• Грузоподъемность статическая - 65 кн;
• Частота вращения предельная - 9 000 об/мин;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.4;
• Расчетный коэффициент (Y) - 1.49;
• Расчетный коэффициент (Y0) - 0.82;

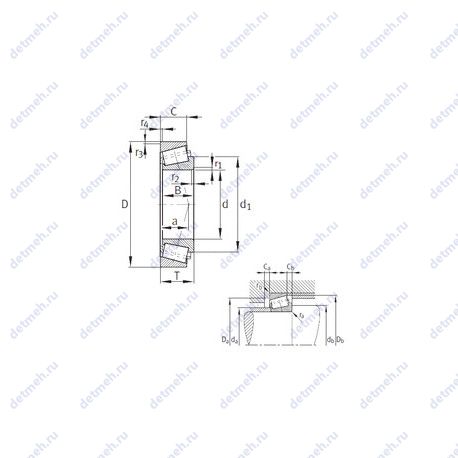

Габаритные и посадочные размеры:

• Внутренний диаметр (d) - 45.987 мм;
• Наружный диаметр (D) - 74.985 мм;
• Внутренний диаметр - 45.987 мм;
• Внешний диаметр - 74.985 мм;
• Высота. мм - 18;
• Ширина (высота) (B) - 18 мм;
• Ширина наружной обоймы (C) - 14 мм;
• Масса - 0.324 кг;
• Ширина рабочая (T) - 18 мм;

Классификация:

• Нагрузка - радиальная и осевая;
• Тела качения - ролики;
• Обозначение - klm503349a-lm503310, klm503349-a-lm503310;
• Основной тип - роликовый радиальный-упорный;
