Шариковый подшипник 346308

Подшипник 346308 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 26º, является основным конструктивным исполнением, размер 40*90*46 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 40 мм
Наружный диаметр: 90 мм
Ширина: 46 мм
Масса: 1.39 кг

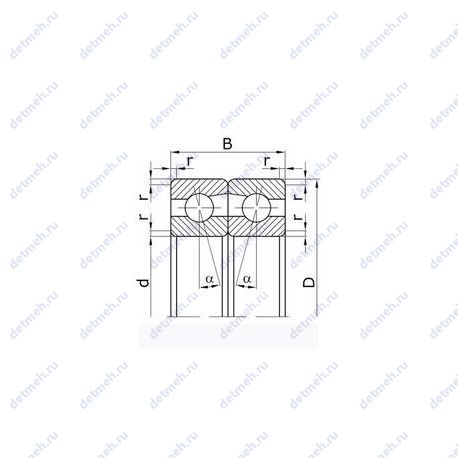

Подшипник 346308 чертеж — Чертеж подшипника 346308

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 346308

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;

Прочие характеристики:

Номер по - 346308;
Размеры. мм - 40x90x46;
alf. град - 26;

Габаритные и посадочные размеры:

Внутренний диаметр - 40 мм;
Внешний диаметр - 90 мм;
Ширина (высота) (B) - 46;
Радиус наружней фаски - 2.5;
Масса - 1.39 кг;

В таблице приведены основные размеры подшипника 346308, технические характеристики и номинальные значения.

Таблица модификаций подшипника 346308

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6-346308 Е	Сепаратор из текстолита..	40	90	46	1.26
5 346308 Е	Сепаратор из текстолита..	40	90	46	1.26
5-346308 Е5	Сепаратор из текстолита..	40	90	46	1.3
6 346308 Е2	Сепаратор из пластических материалов..	40	90	46	1.26
6 346308 Е5	Сепаратор из текстолита..	40	90	46	1.26
5 346308 ЕШ2	Нормы шумности. Сепаратор из текстолита..	40	90	46	1.26
4 346308 ЕШ1	Нормы шумности. Сепаратор из текстолита..	40	90	46	1.26
4 346308 ЕШ2	Нормы шумности. Сепаратор из текстолита..	40	90	46	1.26

Модификации подшипника 346308 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
246308	40	90	46
266308	40	90	46
366308	40	90	46
446308	40	90	46
466308	40	90	46
6 446308 Е2	40	90	46	Сепаратор из текстолита
6 446308 Е5	40	90	46	Сепаратор из текстолита
6 446308 Л	40	90	46	Сепаратор из латуни
236308	40	90	46
336308	40	90	46
436308	40	90	46
