Шариковый подшипник 4-346308 ЕШ2

Подшипник 4-346308 ЕШ2 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 26º, обозначение основновного исполнения 346308, размер 40*90*46 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 40 мм
Наружный диаметр: 90 мм
Ширина: 46 мм
Масса: 1.26 кг

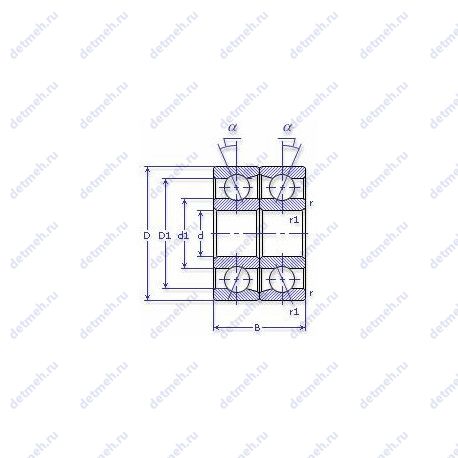

Подшипник 4-346308 ЕШ2 чертеж — Чертеж подшипника 4-346308 ЕШ2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Ш2 — Нормы шумности Суффикс Е — Сепаратор из текстолита.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 4-346308 ЕШ2

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Классификация:

Обозначение - 4 346308 еш2;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
D1(mm) Диаметр борта наружного кольца - 74.5;
d1 (mm) Диаметр борта внутреннего кольца - 56.5;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 40;
D (мм) Наружный диаметр - 90;
В (мм) Ширина - 46;
m (кг) Масса - 1.26;
r. r1 min (мм) Радиус фаски - 1.5;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 81.3;
Co (kN) Грузоподъемность статическая - 60;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 8000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

В таблице приведены основные размеры подшипника 4-346308 ЕШ2, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-346308 ЕШ2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
346308	Основное исполнение.	40	90	46	1.39
6-346308 Е	Сепаратор из текстолита..	40	90	46	1.26
5 346308 Е	Сепаратор из текстолита..	40	90	46	1.26
5-346308 Е5	Сепаратор из текстолита..	40	90	46	1.3
6 346308 Е2	Сепаратор из пластических материалов..	40	90	46	1.26
6 346308 Е5	Сепаратор из текстолита..	40	90	46	1.26
5 346308 ЕШ2	Нормы шумности. Сепаратор из текстолита..	40	90	46	1.26
4 346308 ЕШ1	Нормы шумности. Сепаратор из текстолита..	40	90	46	1.26

Модификации подшипника 4-346308 ЕШ2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
246308	40	90	46
266308	40	90	46
366308	40	90	46
446308	40	90	46
466308	40	90	46
6 446308 Е2	40	90	46	Сепаратор из текстолита
6 446308 Е5	40	90	46	Сепаратор из текстолита
6 446308 Л	40	90	46	Сепаратор из латуни
236308	40	90	46
336308	40	90	46
436308	40	90	46
