Шарнирный подшипник ШСП30
Подшипник ШСП30 — это отечественный шарнирный подшипник, является основным конструктивным исполнением, размер 30*47*22 мм.
Импортный аналог - GE30EC.
Стоимость подшипника отправляется по запросу
Узнать цену

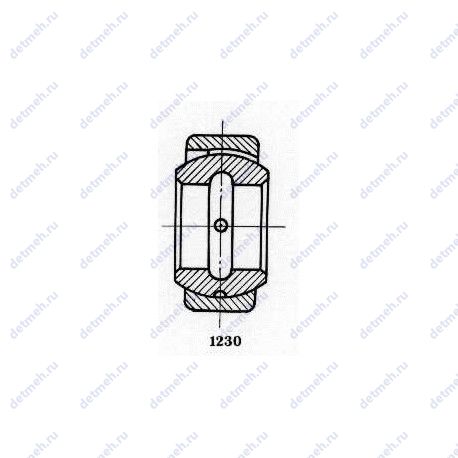

Префикс ШСП — С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника ШСП30
Производитель ГПЗ-23+
ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 62
- Co (kN) Грузоподъемность статическая: 310
Габаритные и посадочные размеры:
- r1 min (мм) Радиус фаски: 0.5
- C (мм) Ширина наружного кольца: 18
- r min (мм) Радиус фаски: 1
- m (кг) Масса: 0.158
- В (мм) Ширина: 22
- D (мм) Наружный диаметр: 47
- d (мм) Внутренний диаметр: 30
Прочие характеристики:
- A (град) Допускаемый угол перекоса: 6
- Материал Марка стали: шх-15
- ГОСТ: ГОСТ 3635
Классификация:
- Обозначение: шсп30
Производитель ГПЗ-3+
ОАО "Саратовский подшипниковый завод"
Габаритные и посадочные размеры:
- D (мм) Наружный диаметр: 47
- d (мм) Внутренний диаметр: 30
- В (мм) Ширина: 22
- C (мм) Ширина наружного кольца: 18
- r1 min (мм) Радиус фаски: 0.5
- r min (мм) Радиус фаски: 1
- m (кг) Масса: 0.158
- (с) ширина внутреннего кольца. мм: 22
- Масса: 0.158 кг
- Радиус наружней фаски: 1
- Ширина (высота) (B): 18
- Внешний диаметр: 47 мм
- Внутренний диаметр: 30 мм
Прочие характеристики:
- ГОСТ: ту4649-020-05808824, ту 37.553.130, ту 37.006.087
- A (град) Допускаемый угол перекоса: 6
- Материал Марка стали: шх-15
- (d2) диаметр сфер колец подшипника. мм: 40
- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм: 33
- Размеры. мм: 30x47x18
- Номер по ГОСТ: шсп30
Классификация:
- Обозначение: шсп30
- Основной тип: шарнирный
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 310
- C (kN) Грузоподъемность динамическая: 62
Производитель ГПЗ-22+
ОАО "Дагестанский подшипниковый завод"
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 310
- C (kN) Грузоподъемность динамическая: 62
Габаритные и посадочные размеры:
- r min (мм) Радиус фаски: 1
- r1 min (мм) Радиус фаски: 0.5
- C (мм) Ширина наружного кольца: 18
- m (кг) Масса: 0.158
- В (мм) Ширина: 22
- D (мм) Наружный диаметр: 47
- d (мм) Внутренний диаметр: 30
Прочие характеристики:
- Материал Марка стали: шх-15
- A (град) Допускаемый угол перекоса: 6
- ГОСТ: ГОСТ 3635
Классификация:
- Обозначение: шсп30
Производитель ГПЗ-5+
ОАО "Ролтом", Россия, Томск
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 30
- C (мм) Ширина наружного кольца: 18
- r1 min (мм) Радиус фаски: 0.5
- r min (мм) Радиус фаски: 1
- m (кг) Масса: 0.158
- В (мм) Ширина: 22
- D (мм) Наружный диаметр: 47
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 310
- C (kN) Грузоподъемность динамическая: 62
Прочие характеристики:
- Материал Марка стали: шх-15
- ГОСТ: ГОСТ 3635
Классификация:
- Обозначение: шсп30
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Прочие характеристики:
- Поверхностью скольжения: сталь-сталь
Классификация:
- Основной тип: шарнирный
Производитель МПЗ+
Основные потребители продукции ОАО «МПЗ» – предприятия машиностроительной, горнодобывающей, металлургической, энергетической, строительной, нефтегазовой и оборонной промышленности. Подшипники с торговой маркой MPZ находят все более широкое применение у потребителей, делающих ставку на надежность и долговечность оборудования. Новые разработки «МИНСКОГО ПОДШИПНИКОВОГО ЗАВОДА», многие из которых уникальны и не имеют аналогов в мире, позволяют предприятию быть в топе ведущих мировых производителей подшипников и составлять серьезную конкуренцию на рынке.
Прочие характеристики:
- Номер по ГОСТ: шсп30
- (d1) диаметр пересечения сферы с торцом кольца подшипника. мм: 33
- Размеры. мм: 30x47x18
- (d2) диаметр сфер колец подшипника. мм: 40
Габаритные и посадочные размеры:
- (с) ширина внутреннего кольца. мм: 22
- Масса: 0.158 кг
- Радиус наружней фаски: 1
- Ширина (высота) (B): 18
- Внешний диаметр: 47 мм
- Внутренний диаметр: 30 мм
Классификация:
- Основной тип: шарнирный
Производитель ГПЗ-11+
ОАО "Минский подшипниковый завод"
Габаритные и посадочные размеры:
- r1 min (мм) Радиус фаски: 0.5
- r min (мм) Радиус фаски: 1
- C (мм) Ширина наружного кольца: 18
- m (кг) Масса: 0.158
- В (мм) Ширина: 22
- D (мм) Наружный диаметр: 47
- d (мм) Внутренний диаметр: 30
Прочие характеристики:
- A (град) Допускаемый угол перекоса: 6
- Материал Марка стали: шх-15
- ГОСТ: ГОСТ 3635
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 310
- C (kN) Грузоподъемность динамическая: 62
Классификация:
- Обозначение: шсп30
В таблице приведены основные размеры подшипника ШСП30, технические характеристики и номинальные значения.
Таблица модификаций подшипника ШСП30
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1 ШСП30 | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. | 30 | 47 | 22 | 0.16 |
| ШСП30 К | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 30 | 47 | 22 | 0.156 |
| ШСП30 К1 | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. Канавка и отверстие для смазки на наружном кольце.. | 30 | 47 | 22 | 0.16 |
| 1 ШСП30 К | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 30 | 47 | 22 | 0.16 |
| 1 ШСП30 КИ | С отверстиями и канавками для смазки во внутреннем кольце, с прорезью на наружном кольце.. Поверхность скольжения покрыта дисульфидом молибдена.. Канавка и отверстие для смазки на внутреннем и наружном кольцах.. | 30 | 47 | 22 | 0.16 |
Модификации подшипника ШСП30 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника ШСП30
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-3 | ШСП30 | 30 | 47 | 22 | ГОСТ |
| ГПЗ-5 | ШСП30 | 30 | 47 | 22 | ГОСТ |
| ГПЗ-23 | ШСП30 | 30 | 47 | 22 | ГОСТ |
| МПЗ | ШСП30 | 30 | 47 | 22 | ГОСТ |
| ГПЗ-11 | ШСП30 | 30 | 47 | 22 | ГОСТ |
| ГПЗ-22 | ШСП30 | 30 | 47 | 22 | ГОСТ |
| ГОСТ | ШСП30 | 30 | 47 | 22 | ГОСТ |
| IKO | GE 30EC | 30 | 47 | 22 | ISO |
Аналог подшипника ШСП30 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Применение подшипника ШСП30
Комбайн Дон-680 Головка передняя шатуна Комбайн Дон-680 Головка подвески механизма уравновешивающего Комбайн Дон-680 Шарниры тяги рулевой и гидроцилиндров поворота
